Le jardin, la terrasse ou tout autre espace extérieur s’animent aujourd’hui au rythme des équipements électriques variés : tondeuses, éclairages décoratifs, pompes de bassin ou encore bornes de recharge pour véhicules électriques. Pourtant, l’éclairage tamisé d’une allée ou l’alimentation d’un portail motorisé ne doivent jamais se faire au détriment de la sécurité. Face aux intempéries et aux sollicitations du temps, protéger un circuit électrique extérieur dépasse la simple précaution. Il s’agit d’un défi technique et normatif essentiel pour prévenir les risques électriques, garantir la longévité des installations et assurer la sérénité de tous les occupants. Souvent sous-estimée, la protection d’un circuit extérieur engage la responsabilité de chacun, qu’il soit particulier ou professionnel.
En 2026, les exigences se sont renforcées avec l’accroissement des équipements connectés en extérieur. Il ne suffit plus de poser un simple coffret ou une prise étanche. La sélection des dispositifs de protection, le choix des gaines appropriées, la prise en compte des indices de protection IP et la conformité aux normes de sécurité électrique font partie intégrante de chaque projet d’aménagement. Ce guide dévoile les clés d’une installation robuste face aux aléas climatiques, tout en offrant un aperçu pragmatique des solutions les plus adaptées pour sécuriser vos branchements extérieurs en toute confiance.
- Protection circuit extérieur : répondre aux contraintes des intempéries et éviter courts-circuits ou électrocutions.
- Normes sécurité électrique : application stricte de la norme NF C 15-100 pour installations résidentielles.
- Équipements extérieurs : importance des matériels étanches et du choix des disjoncteurs différentiels dédiés.
- Solutions pragmatiques : boîtiers étanches, gaines adaptées et profondeur d’installation pour une protection efficace.
- Prévention risques électriques : bon usage des câbles, multiprises et installation conforme pour éviter les accidents domestiques.
Les impératifs de la protection circuit extérieur face aux aléas climatiques
Chaque installation électrique en extérieur se confronte quotidiennement à des agressions naturelles : pluie, neige, soleil, gel, poussière, voire même chocs mécaniques dus au jardinage ou à la circulation. Contrairement aux circuits intérieurs, ces équipements exposés à l’air libre s’usent plus vite et demandent des précautions strictes. Un fil électrique mal protégé peut rapidement perdre son isolation, provoquant des court-circuits et des risques d’incendie ou d’électrocution.
Il faut impérativement séparer le circuit extérieur du tableau électrique principal par un disjoncteur différentiel 30 mA dédié. Cette séparation évite que la moindre anomalie ne prive de courant toute la maison. Par exemple, une pompe de piscine peut parfois provoquer des pics de consommation ou des défauts d’isolement ; un disjoncteur dédié isole rapidement le problème sans multiplier les désagréments.
En cas d’usage intensif, la protection doit aussi inclure des dispositifs adaptés à chaque équipement : barbecue électrique, éclairage décoratif, robot de tonte, guirlandes de fête… Il est courant d’observer des installations où une rallonge bon marché est utilisée en permanence en extérieur, ce qui augmente considérablement la fragilité du circuit. La meilleure solution combine gaines, coffrets étanches et protection différenciée pour un usage sécurisé en toute saison.
Concrètement, choisissez toujours des équipements étanches au minimum IP44, voire IP55 pour les zones les plus exposées. C’est une garantie contre la pénétration des éclaboussures et des poussières fines, facteurs déterminants pour la longévité. Pour des applications nécessitant une immersion temporaire, comme dans un bassin, le choix monte à IP68.
Dans le cadre d’une rénovation ou d’une installation neuve, il ne faut pas négliger la mise à la terre des équipements. Une mauvaise mise à la terre est un risque majeur, notamment en cas de défaillance d’une prise extérieure. Cette précaution élémentaire est inscrite dans la norme NF C 15-100 qui régit les installations basse tension en France et doit toujours être scrupuleusement appliquée.
Normes sécurité électrique et choix du matériel pour sécuriser vos installations extérieures
La protection juridique et physique d’une installation électrique extérieure s’appuie sur le respect des normes en vigueur, notamment la norme NF C 15-100. Celle-ci détaille les conditions indispensables pour dissuader les risques d’électrocution, courts-circuits et défaillances techniques. Elle impose notamment la présence d’un dispositif différentiel 30 mA propre à chaque circuit extérieur, garantissant une coupure rapide en cas de fuite de courant.
Les dispositifs de protection adaptés
Un disjoncteur différentiel dédié doit impérativement accompagner chaque circuit extérieur. Par exemple, pour une pompe de filtration de piscine, une ligne branchée sur un disjoncteur 16 A et différentiel 30 mA assure une protection fiable et conforme. Ce même principe est valable pour les éclairages extérieurs, les prises de courant extérieures ou les alimentations de portails motorisés.
Pour les câbles, la norme impose l’usage du câble R2V, reconnu pour sa résistance aux UV, à l’humidité et à la traction. Ce câble à isolation renforcée est indispensable car les câbles classiques de type H07V ne supportent pas les agressions extérieures et peuvent rapidement se dégrader.
Positions et indices de protection IP
La norme NF C 15-100 précise que les prises extérieures doivent être installées à plus d’un mètre du sol, afin d’éviter les projections directes d’eau et limiter les contacts accidentels. L’indice de protection IP est un système de classification décrivant le degré d’étanchéité d’un équipement. Un matériel IP44 protège contre les projections d’eau et est adapté pour les prises sous une avancée ou sous pergola. Pour une installation exposée sans protection, privilégiez un IP55, capable de résister aux jets d’eau directs.
Pour les installations proches d’une piscine ou susceptibles d’immersion, le standard IP68 est exigé, garantissant une étanchéité complète même en immersion prolongée. Tous ces éléments sont explicitement mentionnés sur les emballages des appareils.

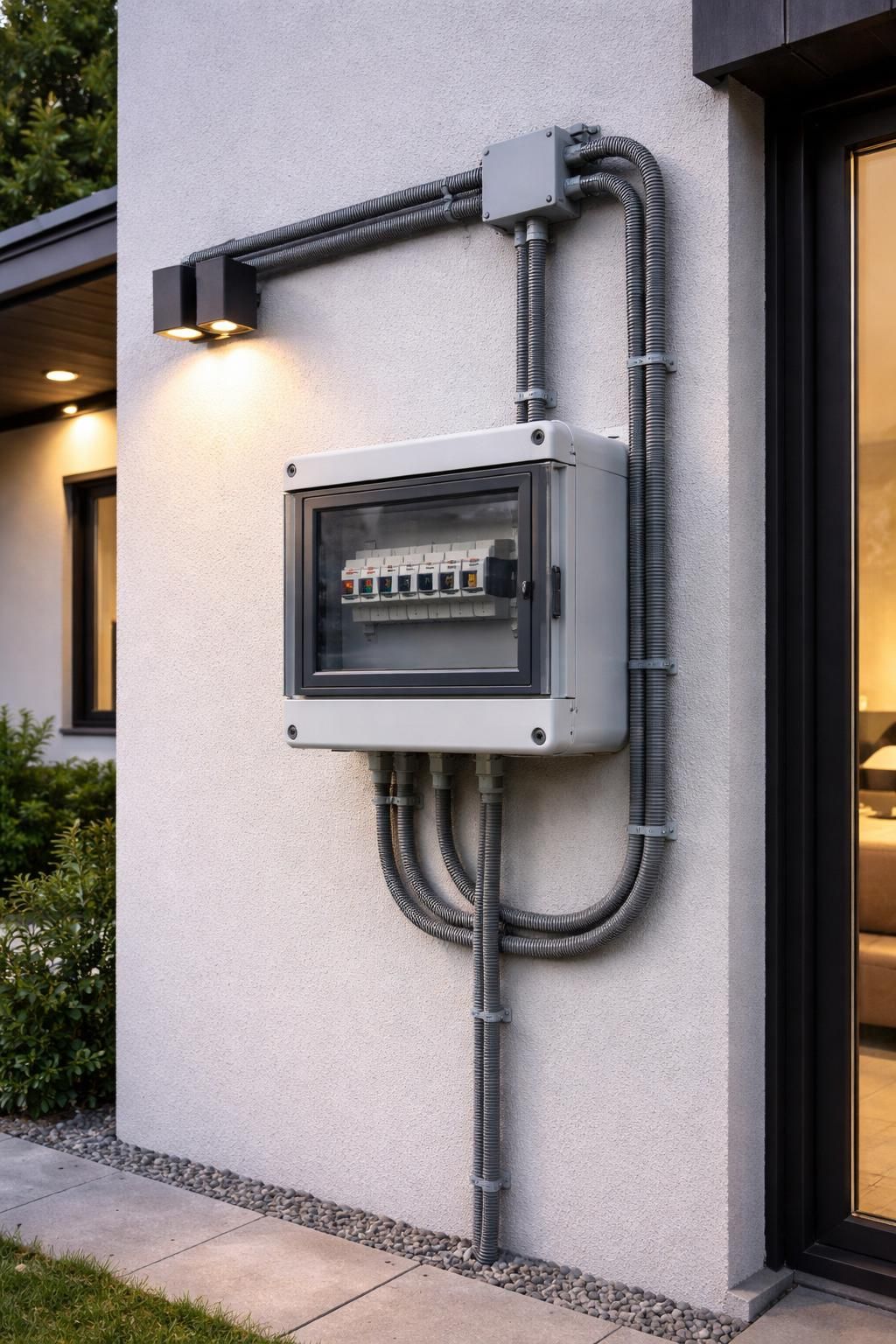

Un coffret électrique extérieur étanche représente un investissement modéré, mais essentiel. Une bonne sélection de coffret garantit non seulement la protection du matériel contre la pluie, mais simplifie aussi la maintenance en évitant les accès dangereux aux branchements.
Exemples concrets d’équipements adaptés
Un projet récent réalisé dans une maison en banlieue parisienne illustre ce point : un coffret IP55 a été installé pour alimenter un système d’éclairage LED, une prise extérieure sécurisée et la borne de recharge d’un véhicule électrique. Chaque circuit est protégé par un disjoncteur différentiel indépendant, renforçant la sécurité et isolant chaque défaut. Le tout dispose d’une mise à la terre impeccable et d’un câblage R2V conforme aux règles.
Choisir la gaine électrique adaptée : un gage de résistance aux intempéries pour une meilleure longévité
Une protection efficace d’un circuit extérieur passe par le choix rigoureux d’une gaine électrique adaptée. Les gaines doivent résister à l’humidité, aux UV et aux agressions mécaniques, mais aussi faciliter l’installation et la maintenance.
Gaine ICTA, TPC et autres solutions pour câblages extérieurs
La gaine ICTA, couramment utilisée en apparent, offre une bonne résistance à l’abrasion et aux rayons ultraviolets, tout en assurant une flexibilité efficace pour des installations visibles. Elle est idéale sous une pergola ou le long d’un mur, avec une protection contre la pluie et la poussière.
Pour une installation enterrée, la gaine TPC (tube de protection des câbles) rouge est recommandée. Elle dispose d’une excellente résistance mécanique contre l’écrasement, avec une capacité à supporter une pression d’au moins 750 N. La norme exige une profondeur minimale d’enterrement de 50 cm sous pelouse et 85 cm sous allée carrossable.
Le tableau comparatif entre gaines apparentes et enterrées
| Critère | Gaine apparente (ICTA) | Gaine enterrée (TPC) |
|---|---|---|
| Résistance aux chocs mécaniques | Moyenne | Élevée (résistance à l’écrasement) |
| Protection contre UV et intempéries | Bonne (anti-UV) mais exposée | Excellente (à l’abri du soleil) |
| Coût | Moins cher (~30-40 % de moins) | Plus cher (engendre terrassement) |
| Esthétique | Visibles sur murs ou façades | Invisible, préserve l’esthétique du jardin |
| Facilité d’entretien | Très facile | Plus difficile (nécessite de creuser) |
Le choix final dépend souvent du budget, des contraintes esthétiques et de la fréquence des interventions à prévoir. L’installation enterrée est conseillée quand l’esthétique et la durabilité priment, alors que l’apparente facilite la modification en cas d’évolution.
Pour en savoir plus sur le choix des gaines adaptées, il est utile de consulter des guides dédiés comme ce guide complet sur les gaines extérieures.
Conseils pratiques
- Optez systématiquement pour des gaines certifiées anti-UV pour toute pose apparente.
- Pour les poses enterrées, pensez au grillage avertisseur placé 20 cm au-dessus des gaines.
- Vérifiez la compatibilité des gaines avec le câble R2V utilisé.
- Ne jamais croiser les gaines électriques avec les réseaux d’eau ou de gaz, respectez une distance minimale de 20 cm.

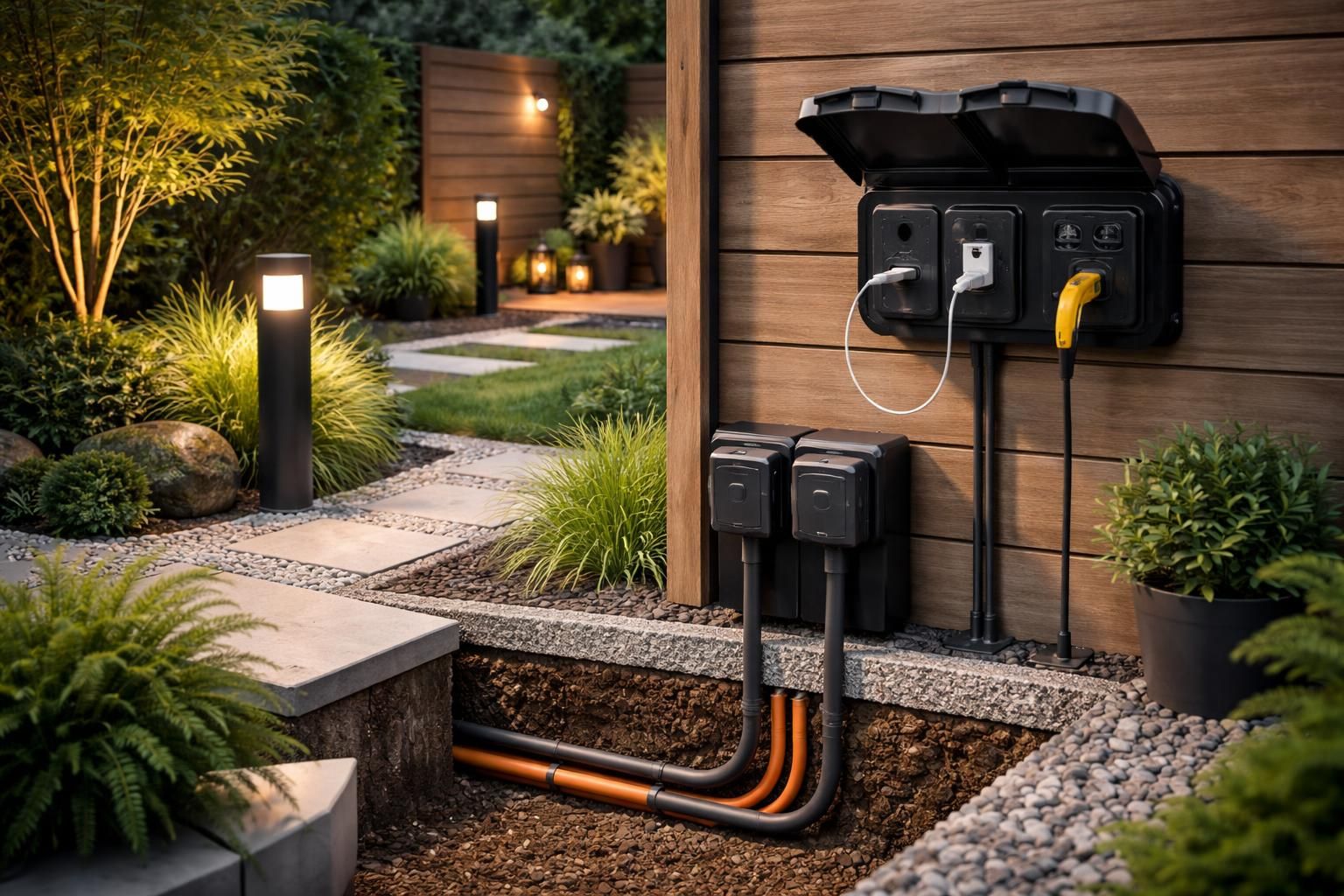

Boîtiers et coffrets étanches : des alliés pour un matériel de sécurité extérieur durable
Les boîtiers étanches multi-prises représentent une solution simple et efficace pour sécuriser très rapidement vos installations électriques extérieures, notamment si vous êtes locataire ou si vous cherchez un aménagement flexible et sans gros travaux.
Un article récent sur l’utilisation des boîtiers étanches D-Line démontre que ce matériel combine étanchéité IP54, résistance aux UV, poussières et pluie, tout en restant facile à fixer sur une façade ou un mur. Ces coffrets permettent d’y ranger plusieurs branches en toute sécurité, allant de la tondeuse électrique aux guirlandes lumineuses festives.
Au-delà de leur côté pratique et esthétique, ils limitent les dangers liés aux fils qui traînent au sol, aux coups accidentels ou à l’humidité ambiante. À noter que la plupart de ces boîtiers permettent l’utilisation d’une multiprise de 4 prises au maximum, assez pour la majorité des usages courants.
Installation et utilisation recommandées
Le boîtier étanche se fixe en général en quelques minutes sur un support solide, avec une fixation murale discrète. L’intérieur protège parfaitement les câbles et adaptateurs. Pour une sécurité maximale :
- Nettoyez la surface avant la fixation pour une bonne adhérence.
- Utilisez des câbles conformes (câble R2V, gaines ICTA anti-UV).
- Veillez à ne pas surcharger la multiprise pour éviter les risques de surchauffe.
- Rangez les câbles en excès proprement à l’intérieur du boîtier.
Pour les plus connectés, ces boîtiers se prêtent également à l’alimentation d’éléments décoratifs temporaires comme les éclairages de Noël, garantissant une mise en place rapide et sûre sans abîmer la façade.
Comparateur interactif : Protection circuit extérieur
| Matériel | Indice IP | Utilisation idéale | Résistance aux intempéries | Prix approximatif |
|---|
Avec un investissement souvent inférieur à 100 €, vous sécurisez efficacement vos branchements extérieurs et gagnez en sérénité. Cette démarche prévient non seulement les pannes précoces mais limite considérablement les risques domestiques liés à l’eau et aux courts-circuits.
Erreurs courantes à éviter dans la protection de vos circuits extérieurs et conseils pratiques
Il est fréquent de rencontrer des installations précaires qui compromettent la sécurité et la durabilité. Les erreurs les plus classiques sont le recours excessif aux rallonges non adaptées, l’utilisation de matériel non certifié ou la négligence de la mise à terre. Ces fautes exposent à des risques sanitaires et impliquent souvent des remplacements anticipés.
Une erreur fréquente consiste à brancher en permanence une tondeuse ou un appareil sur une rallonge électrique intérieure. Ces câbles ne résistent pas aux intempéries, au gel ni aux variations de température ; leur isolation s’abîme rapidement. Pour les usages périodiques, le meilleur réflexe est d’installer un point de prise sécurisé en conformité avec les normes. Si installer un circuit stable n’est pas possible, tournez-vous vers des boîtiers étanches spécialement conçus pour accueillir et protéger les cordons d’alimentation.
Ne jamais sous-estimer l’importance des disjoncteurs différentiels. Un seul défaut sur un circuit provenant d’une prise extérieure peut entraîner la coupure du courant dans toute la maison si les protections ne sont pas bien dimensionnées. Un disjoncteur différentiel dédié évite cette situation désagréable.
En matière de gaines, évitez les installations précaires sans protection solaire : le soleil fragilise rapidement les plastiques classiques. Optez uniquement pour des gaines anti-UV. Enfin, n’oubliez jamais de vérifier la conformité de l’ensemble à travers un contrôle qualifié (comme le Consuel si vous réalisez une rénovation majeure).
Pour approfondir ces bonnes pratiques et éviter les pièges, vous pouvez consulter des ressources précieuses comme ce guide complet sur la sécurisation des installations électriques extérieures.
En résumé, planifiez consciencieusement votre installation électrique extérieure, privilégiez des équipements adaptés et conformes, et faites appel à un spécialiste pour la vérification finale. Cette approche vous évitera des désagréments et assurera la pérennité de vos circuits en toutes circonstances.
Pourquoi est-il indispensable d’avoir un disjoncteur différentiel dédié pour le circuit extérieur ?
Le disjoncteur différentiel dédié coupe rapidement le courant en cas de fuite sur le circuit extérieur, évitant ainsi que toute la maison soit privée d’électricité à cause d’un défaut extérieur.
Quel indice IP choisir pour les équipements électriques extérieurs ?
Pour une protection contre les éclaboussures, l’indice IP44 est un minimum. En cas d’exposition à la pluie directe, on privilégie IP55. Pour des équipements en immersion, comme piscine, un IP68 est requis.
Quels câbles utiliser pour un circuit électrique en extérieur ?
Le câble R2V est obligatoire pour les installations extérieures. Il offre une isolation renforcée résistante aux UV, à l’humidité et aux contraintes mécaniques, contrairement aux câbles classiques H07V qui ne conviennent pas.
Quelle profondeur respecter pour enterrer un câble électrique extérieur ?
La profondeur minimale est de 50 cm sous pelouse ou terrain naturel, et de 85 cm sous les zones carrossables, pour protéger les câbles des outils de jardinage et du passage de véhicules.
Peut-on utiliser des rallonges électriques en extérieur de façon permanente ?
Non. Les rallonges non spécifiquement conçues pour l’extérieur se dégradent rapidement sous les intempéries et représentent un risque. Il vaut mieux opter pour une installation fixe conforme ou un boîtier étanche adapté.
