Dans le cadre d’une installation électrique, la mise à la terre extérieur constitue une étape cruciale pour garantir la sécurité électrique de votre habitation et protéger vos équipements contre les surtensions. Elle permet d’évacuer les courants de fuite vers la terre, limitant ainsi le risque d’électrocution et d’incendie. Pourtant, sa mise en œuvre demande une compréhension précise des normes électriques en vigueur comme la NF C 15-100, ainsi qu’un choix judicieux du matériel de mise à la terre adapté à votre terrain et à vos installations. Ce guide complet vous accompagne pas à pas pour réussir votre installation, que ce soit dans le cadre de travaux neufs ou en rénovation.
La prise de terre n’est pas un simple accessoire, mais un élément fondamental qui assure la liaison équipotentielle entre tous les éléments conducteurs accessibles de votre installation électrique. Le câblage électrique doit être conçu pour résister dans le temps, avec une continuité parfaite et une résistance de terre faible, afin de garantir la protection immédiate grâce au déclenchement du disjoncteur différentiel. Vous découvrirez dans ce dossier détaillé les différentes méthodes d’implantation d’une mise à la terre extérieur, comment choisir les sections des conducteurs, les types d’électrodes efficaces selon le sol, sans oublier les vérifications indispensables pour une sécurité optimale.
Si vous êtes confronté à un terrain difficile ou souhaitez optimiser la protection de vos réseaux multimédia et d’éclairage extérieur, ce guide vous fournira également des conseils pratiques. Par exemple, la liaison équipotentielle locale dans une salle d’eau ou proche d’un bassin change la donne en matière de sécurité. Vous comprendrez comment éviter les erreurs fréquentes, souvent causes de non-conformité, qui pourraient compromettre la validité de votre installation ou même exposer votre famille à des dangers.
En retrouvant des solutions concrètes et des astuces issues du terrain, vous serez en mesure de maitriser entièrement ce dispositif, indispensable à tout aménagement extérieur contemporain élégant et sûr. Pour approfondir les normes et techniques de mise à la terre, vous pouvez aussi consulter des ressources fiables comme ce dossier détaillé sur la mise à la terre.
En bref :
- La mise à la terre évacue les courants de fuite et protège contre les risques d’électrocution.
- La norme NF C 15-100 impose une résistance de terre égale ou inférieure à 100 Ω, idéalement sous 30 Ω.
- Trois méthodes sont principales : piquet de terre vertical, boucle à fond de fouille, conducteur enterré en tranchée.
- Réalisez la liaison équipotentielle locale pour sécuriser salles d’eau et équipements métalliques.
- La mesure régulière de la résistance s’effectue avec un ohmmètre, elle est essentielle à la conformité.
- Ne négligez pas la mise à la terre des réseaux multimédia pour éviter agressions électriques et interférences.
- Un entretien périodique et des contrôles par un professionnel garantissent une sécurité durable.
Mise à la terre extérieur : principes fondamentaux et rôle dans la sécurité électrique
La mise à la terre extérieur constitue le premier rempart contre les risques électriques liés à une installation défaillante. Le principe est simple, mais vital : relier toutes les masses métalliques, appareils et structures conductrices accessibilité de votre habitation à une électrode enterrée, appelée souvent « piquet de terre ». Ce lien permet de décharger en toute sécurité les courants de fuite générés par un défaut d’isolation, un câble endommagé ou une installation ancienne. Grâce à cette liaison, le courant préfère s’écouler vers la terre, ce qui réduit considérablement le potentiel dangereux au niveau des éléments accessibles.
Concrètement, cette protection est indispensable afin d’éviter l’électrocution. En effet, sans mise à la terre efficace, un contact avec un appareil défectueux ou une structure conductrice pourrait être fatal car le courant traverserait alors le corps humain. Lorsque la prise de terre fonctionne correctement, le dispositif différentiel détecte cette fuite et coupe immédiatement l’alimentation, généralement en moins de 30 millisecondes, évitant ainsi toute électrisation.

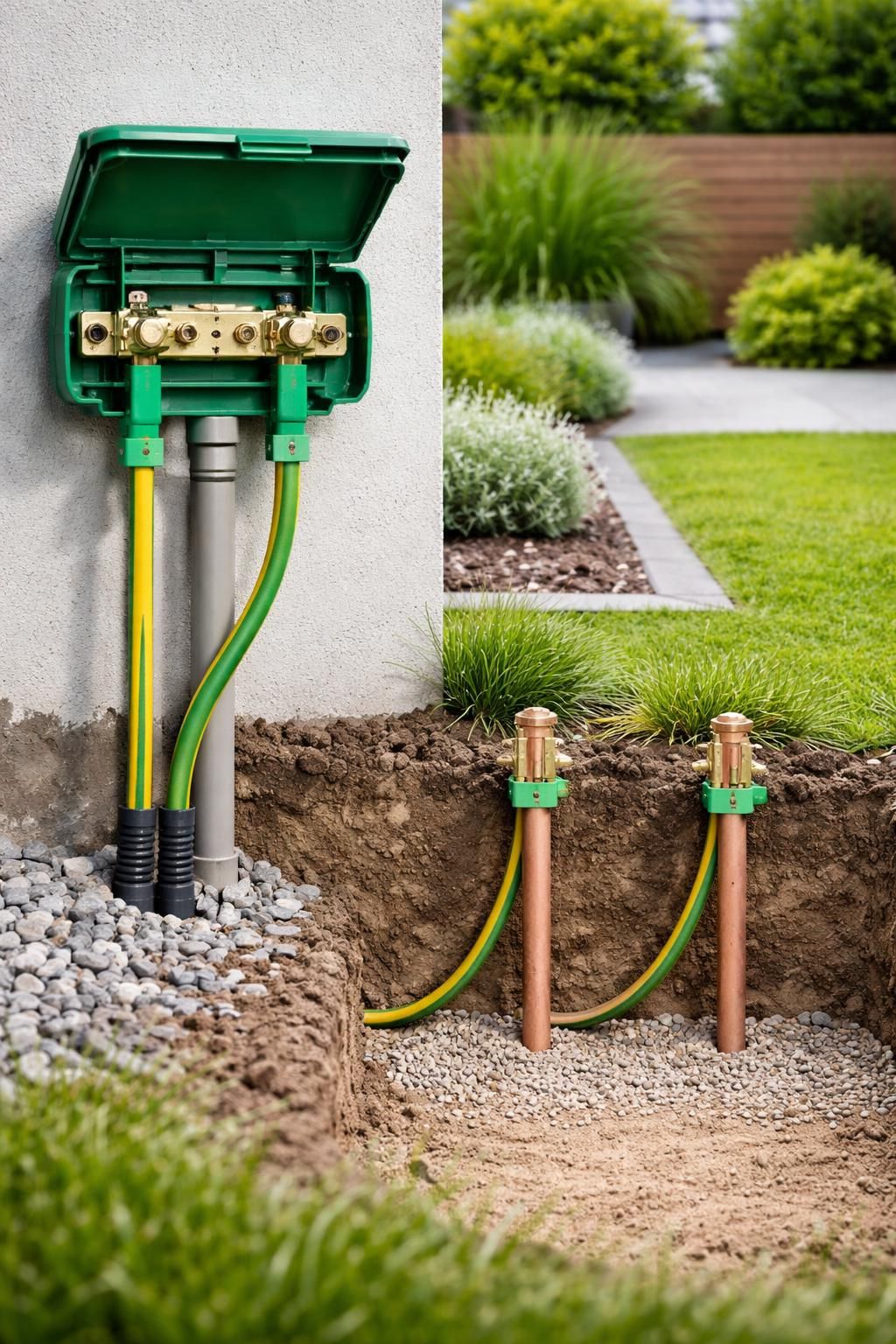

Les éléments clés du dispositif de mise à la terre extérieur
Un système de mise à la terre complet comprend :
- Une électrode de terre : piquet, boucle ou conducteur enterré selon la configuration du terrain.
- Un conducteur de terre de section adaptée (minimum 16 mm² pour le conducteur principal).
- Une barrette de coupure accessible pour mesurer la résistance de terre.
- Des liaisons équipotentielles principales et supplémentaires reliant les masses métalliques.
Le rôle du conducteur de terre est crucial. Il assure la continuité électrique entre la barrette centrale et toutes les parties conductrices. La norme NF C 15-100 précise notamment que pour la liaison équipotentielle supplémentaire, le conducteur devra avoir une section minimale de 6 mm² et ne pas descendre en dessous de 4 mm² s’il est fixé directement.
Le maintien d’une résistance faible pour cette liaison est indispensable, car plus celle-ci est basse, meilleure est la protection. On vise généralement une résistance inférieure à 30 Ω, la limite absolue fixée par la norme étant de 100 Ω.
La liaison équipotentielle locale et ses spécificités
Particulièrement dans les pièces humides comme la salle de bains ou les espaces extérieurs à proximité d’un bassin, la liaison équipotentielle locale joue un rôle de sécurité supplémentaire. Toutes les masses métalliques accessibles — robinetterie, canalisations, radiateurs, huisseries métalliques — doivent être reliées entre elles et à la prise de terre via cette liaison.
La continuité électrique dans ces cas précis doit être rigoureusement contrôlée, avec une résistance inférieure à 2 Ω, ce qui évite toute différence de potentiel pouvant mettre en danger les usagers. Attention cependant, certaines huisseries ou équipements conducteurs de faible dimension ne nécessitent pas obligatoirement un raccordement direct, mais doivent rester accessibles pour un branchement futur.
L’une des erreurs fréquemment rencontrée est de considérer une huisserie métallique comme suffisante pour garantir une liaison. Ce n’est pas le cas et un conducteur spécifique reste indispensable pour assurer la protection conforme aux normes.
Les méthodes pour installer une mise à la terre extérieur : choix et mise en œuvre adaptées
On distingue trois méthodes principales pour réaliser une prise de terre efficace et conforme aux exigences :
1. Le piquet de terre vertical
Le plus souvent utilisé en rénovation, le piquet de terre est une tige en acier galvanisé ou en cuivre, d’une longueur comprise entre 1,5 m et 3 m enfoncée verticalement dans le sol. Implanté à une profondeur suffisamment grande, il bénéficie d’une bonne conductivité avec la terre. Cependant, dans certains sols très secs ou rocheux, plusieurs piquets peuvent être nécessaires pour réduire la résistance de prise de terre.
2. La boucle à fond de fouille
Cette solution, très durable et efficace, est privilégiée en construction neuve. Il s’agit d’entourer les fondations d’une boucle de câble cuivre nu de 25 mm² enterré dans une tranchée réalisée avant le coulage du béton. Cette configuration permet une excellente prise de terre, avec une résistivité optimale, même dans des sols peu conducteurs.
3. Le conducteur enterré en tranchée
Entre les deux autres méthodes se trouve la pose de conducteurs enterrés directement dans une tranchée. Cette option est souvent choisie en rénovation ou en extension, quand les autres deux ne sont pas réalisables. Elle consiste à enfouir un câble cuivre nu ou protégé sur plusieurs dizaines de mètres pour augmenter la surface de contact avec la terre et ainsi améliorer la résistance.
Choisir la méthode adaptée à votre terrain
Les caractéristiques du terrain (nature du sol, humidité, présence de roches) sont déterminantes. Par exemple, les terrains argileux humides assurent naturellement une bonne conductivité, tandis que les sols sableux ou pierreux demandent souvent un système renforcé composé de plusieurs piquets ou de longueurs accrues.
Une fois le système installé, la barrette de coupure située dans un regard accessible permettra les contrôles et la maintenance. Dans tous les cas, il est recommandé de faire appel à un professionnel pour s’assurer d’une installation conforme et pour effectuer la mesure précise de la résistance de terre avec un ohmmètre.
Pour en savoir plus, ce guide pratique vous détaille comment installer un piquet de terre dans les règles de l’art.
Liste des étapes clés pour une installation réussie :
- Étudier la nature du sol et choisir la méthode adaptée.
- Installer l’électrode (piquet, boucle, conducteur) selon les recommandations.
- Poser le conducteur de terre principal de section minimale 16 mm², identifié en vert/jaune.
- Raccorder tous les équipements conducteurs via la liaison équipotentielle.
- Placer la barrette de coupure pour faciliter les tests et les interventions futures.
- Mesurer la résistance de terre avec un ohmmètre, viser une valeur inférieure à 30 Ω.
- S’assurer de la continuité de la liaison (résistance ≤ 2 Ω entre éléments).
Les aspects normatifs et sécurité électrique liés à la mise à la terre extérieure
La mise à la terre doit impérativement respecter la norme NF C 15-100, qui encadre la sécurité électrique des installations en habitat résidentiel. Cette norme rend obligatoire la mise à la terre pour toutes les installations neuves et rénovées.
Exigences précises de la norme NF C 15-100
Selon la norme :
- La résistance de terre doit être inférieure à 100 Ω, idéalement en dessous de 30 Ω.
- Toutes les masses métalliques accessibles sont reliées à cette prise de terre via la liaison équipotentielle.
- Une liaison équipotentielle locale est obligatoire dans les salles d’eau et espaces extérieurs proches d’un point d’eau.
- Le conducteur de terre doit avoir une section adaptée, selon son usage (16 mm² pour le principal, au moins 6 mm² pour la liaison équipotentielle).
- Les conducteurs de protection doivent être protégés mécaniquement, notamment lorsqu’utilisés en extérieur (gaine, serre-câble).
Les erreurs fréquentes à éviter
Voici les pièges à contourner pour assurer une mise à la terre sécurisée :
- Utiliser des huisseries métalliques comme conducteurs d’équipotentialité, ce qui est interdit et peu fiable.
- Choisir une section de câble insuffisante ou non protégée mécaniquement en extérieur.
- Omettre la liaison équipotentielle dans les salles d’eau, exposant ainsi les occupants à un risque accru.
- Négliger la mesure régulière de la résistance de terre, source fréquente de non-conformité.
- Installer la prise de terre sans barrette de coupure accessible pour les vérifications périodiques.
Par ailleurs, vous pouvez approfondir ces points grâce à une ressource complète sur la mise à la terre conforme à la norme NF C 15-100.
Matériel de mise à la terre et entretien pour une protection durable
La qualité et l’entretien du matériel de mise à la terre impactent directement la fiabilité de l’installation dans le temps. Pour l’extérieur, on privilégie des matériaux résistants à la corrosion et aux agressions mécaniques.
Les équipements indispensables
- Piquets en acier galvanisé ou cuivre : résistants à l’humidité et adaptés à une implantation profonde.
- Conducteurs en cuivre nu, avec une section adaptée pour assurer une continuité parfaite.
- Colliers anticorrosion pour fixer solidement les conducteurs aux canalisations métalliques et éviter tout faux-contact.
- Barrettes de terre positionnées dans un regard étanche, facilement accessible pour contrôle.
- Gaines ou sorties mécaniquement protégées pour éviter l’endommagement du câblage électrique.
Maintenance et vérifications régulières
Au fil des années, la pénétration d’eau, le mouvement du sol ou des dommages mécaniques peuvent dégrader le système. Un contrôle périodique tous les 5 à 10 ans est recommandé pour :
- Mesurer la résistance de terre à l’aide d’un ohmmètre.
- Vérifier la continuité des conducteurs de protection.
- Contrôler la corrosion ou l’état des piquets et des connexions.
- Tester le déclenchement du disjoncteur différentiel en cas de défaut.
- Prévoir des réparations ou améliorations si la résistance dépasse les limites normatives.
Ces opérations ne sont pas à prendre à la légère car elles garantissent la pérennité de votre installation et évitent des accidents graves. N’hésitez pas à confier ce type d’intervention à un électricien qualifié.
Calculateur de section de câble pour mise à la terre extérieure
Calculez la section de câble nécessaire en fonction de la longueur et du type de mise à la terre.
Mise à la terre des installations multimédia et éclairage extérieur
Une étape souvent négligée mais cruciale pour la sécurité moderne concerne la mise à la terre des réseaux multimédia et de l’éclairage extérieur, particulièrement dans les jardins équipés d’un éclairage connecté ou d’automatismes de portail.
Sécuriser les réseaux multimédia
Pour éviter les surtensions et protéger vos équipements audiovisuels, le blindage des câbles coaxiaux et RJ45 doit être relié à la barrette de terre. Une mise à la terre bien conçue permet d’éliminer les interférences et limite les risques d’endommagement causés par des surtensions atmosphériques ou de réseau.
Installer un bloc de mise à la terre dès l’arrivée du câble coaxial dans le logement est une bonne pratique. Cette installation simple garantit l’harmonisation des masses et optimise la sécurité globale de votre système multimédia.

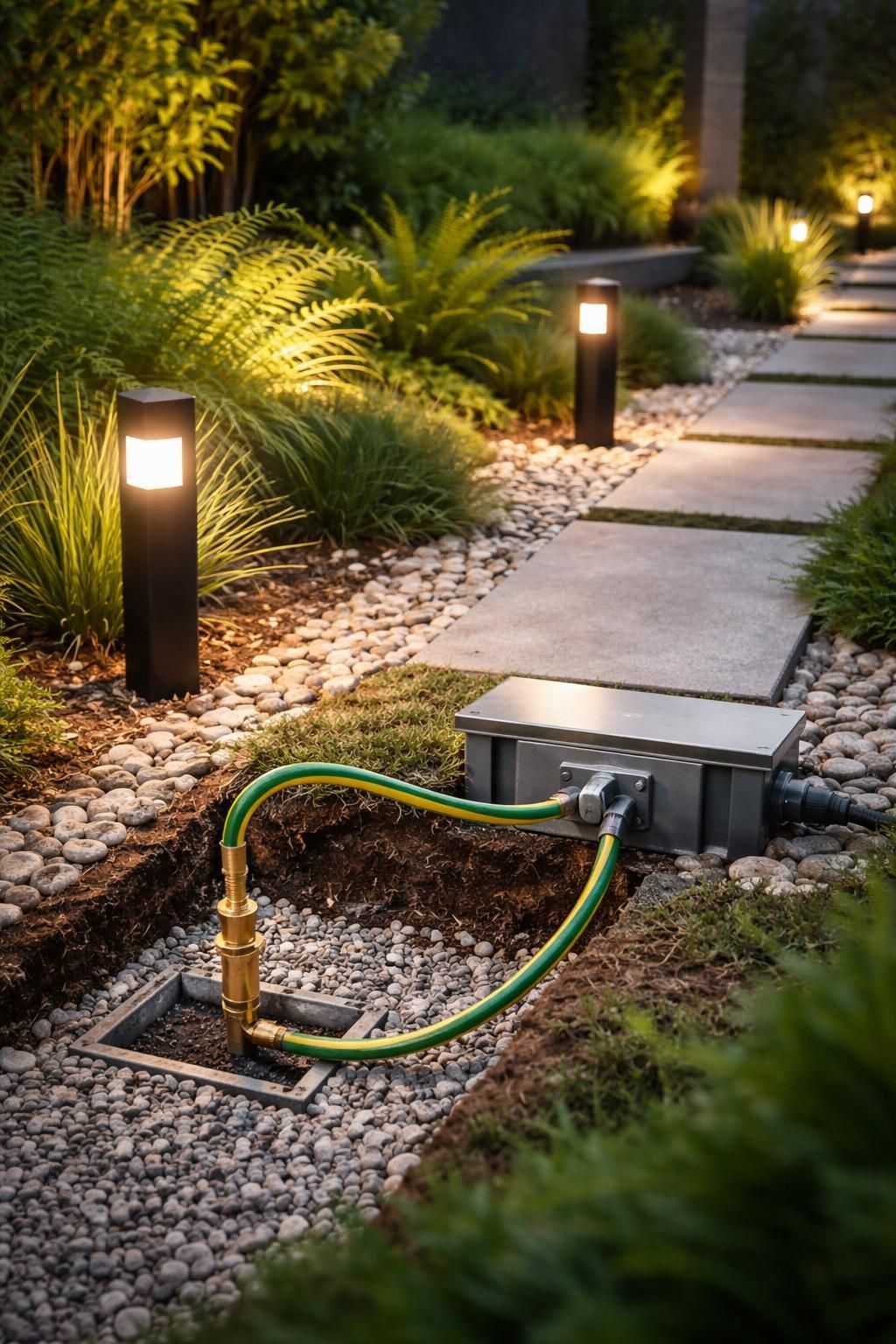

L’éclairage extérieur et la prise de terre
Les luminaires posés dans le jardin, bornes lumineuses ou spots enterrés, doivent respecter les recommandations normatives pour prévenir tout choc. Le câblage électrique qui les alimente doit être connecté à la terre, et souvent il s’accompagne d’un disjoncteur différentiel dédié.
Pour un éclairage moderne et sécurisé, l’installation d’un système domotique extérieur permet de contrôler à distance les éclairages et d’améliorer la gestion énergétique. Un réseau bien mis à la terre, conforme aux normes NF C 15-100 et recommandations spécifiques des fabricants, assure une protection indispensable.
Pour approfondir les exigences applicables à l’éclairage extérieur, vous pouvez consulter les normes et installation obligatoires en extérieur, avec un focus sur les mises à la terre.
Quelles sont les étapes essentielles pour installer une mise à la terre extérieur ?
Il faut d’abord implanter une électrode adaptée (piquet, boucle ou conducteur enterré), raccorder tous les éléments conducteurs via une liaison équipotentielle, poser une barrette de coupure accessible, puis mesurer la résistance de terre pour s’assurer qu’elle respecte la norme (inférieure à 100 Ω, idéalement sous 30 Ω).
Pourquoi la mise à la terre est-elle obligatoire dans une installation électrique ?
Elle évacue les courants de défaut vers la terre, assurant ainsi la sécurité des personnes en limitant les risques d’électrocution et en déclenchant rapidement le disjoncteur différentiel en cas de problème électrique. La conformité aux normes, notamment la NF C 15-100, est indispensable pour la validation des installations.
Comment choisir la bonne section pour les conducteurs de mise à la terre ?
La section dépend du type de liaison : minimum 16 mm² pour le conducteur principal, 6 mm² pour la liaison équipotentielle locale. Le câble doit être protégé mécaniquement et identifiée par la couleur vert/jaune. On peut ajuster la section en fonction de la longueur et du type d’installation pour optimiser la résistance.
Faut-il raccorder toutes les huisseries métalliques à la liaison équipotentielle ?
Non, certaines huisseries peuvent ne pas être raccordées si leur continuité électrique est inférieure ou égale à 2 ohms avec un élément déjà relié à la liaison équipotentielle, ou si l’isolement est supérieur à 500 000 ohms. Cependant, il est conseillé de laisser des conducteurs en attente pour d’éventuelles modifications futures.
Quels sont les contrôles à effectuer après installation ?
Il faut vérifier la continuité électrique des conducteurs de protection, la résistance de terre avec un ohmmètre, et s’assurer que la liaison équipotentielle locale respecte une valeur inférieure à 2 Ω. Un contrôle périodique tous les 5 à 10 ans est recommandé pour maintenir la fiabilité.
