La gaine électrique enterrée demeure un élément discret, souvent oublié, de vos aménagements extérieurs. Pourtant, sa présence garantit la protection indispensable des câbles soumis aux aléas de la nature. Que vous planifiiez la pose d’un éclairage de jardin, l’alimentation d’un portail à distance ou le raccordement principal de votre habitation, les règles de pose sont strictes. Elles assurent non seulement la sécurité des personnes, mais aussi la durabilité de votre réseau électrique souterrain. Une tranchée mal creusée ou un choix de gaine inadapté peut entraîner des pannes, des risques d’incendie et compliquer les interventions ultérieures. Alors, bien comprendre ces normes et adopter une méthode rigoureuse constitue un préalable indispensable avant de se lancer dans ces travaux. Vous trouverez ici des clés solides et concrètes pour mener ce chantier à bien, avec efficacité et sérénité.
En bref :
- La gaine électrique sert à protéger les câbles contre l’humidité, les chocs et les agressions extérieures.
- La norme NF C15-100 impose une profondeur minimale d’enterrement (50 cm en sol jardin, 85 cm en sol carrossable).
- La distance de sécurité avec d’autres canalisations doit toujours être au moins de 20 cm.
- Les gaines TPC rouges s’utilisent pour les installations extérieures enterrées, tandis que les ICTA sont privilégiées à l’intérieur.
- Un grillage avertisseur rouge doit être disposé 20 cm au-dessus de la gaine pour signaler la présence du câblage.
- La pose respecte un ordre précis : tranchée, couche de sable, pose de gaine, passage du câble, grillage avertisseur, rebouchage.
Pourquoi opter pour une gaine électrique enterrée : rôle et avantages essentiels
La gaine électrique enterrée peut paraître comme un simple conduit, mais son utilité dépasse largement cette apparence. Son principal rôle est de protéger le câblage souterrain des dangers rencontrés sous terre. L’humidité, le contact avec la terre, la pression des couches supérieures, les rongeurs venus ronger les câbles, mais aussi les variations de température saisonnières, constituent autant de raisons d’utiliser une gaine adaptée.
Choisir une gaine pour son installation électrique sous terre vous garantit une meilleure tenue dans le temps. Elle facilite également les futurs travaux d’entretien ou de remplacement : un câble défectueux peut être extrait et remplacé aisément sans creuser à nouveau la totalité de la tranchée. En un mot, la gaine constitue un véritable bouclier.
Dans le neuf comme en rénovation, la réglementation impose souvent l’usage de gaines dans les installations enterrées, car elles garantissent un niveau de sécurité offrant une meilleure protection de votre habitat. Sans gaine, les câbles électriques subiraient très rapidement des dommages compromettant leur fonctionnement et engendrant des risques sérieux.
Par exemple, imaginez vouloir le passage d’un câble électrique pour éclairer un portail ou alimenter un système de pompe de piscine enterrée. La prise en compte du passage protégé par une gaine permet d’éviter que des travaux ultérieurs, comme le creusement d’une tranchée pour un autre réseau, provoquent des coupures ou de lourds travaux de réparation.
La gaine n’est donc pas un simple accessoire mais une étape clé de votre projet, qu’il s’agisse d’un câblage souterrain pour un éclairage extérieur, un suivi de réseau électrique ou une connexion avec un local technique extérieur. Sans oublier que la gaine facilite aussi le repérage du circuit, surtout si elle est munie d’un grillage avertisseur qui signale clairement sa présence.
Les normes électriques à respecter pour la pose d’une gaine enterrée : sécurité avant tout
Lorsque vous envisagez de mettre en place une installation de gaine électrique enterrée, il est essentiel de tenir compte des prescriptions strictes émises par la norme NF C15-100, véritable référence pour l’équipement électrique domestique en France. Cette norme instruit sur la profondeur d’enterrement indispensable, mais aussi sur la protection et la sécurité liées à l’interaction de votre gaine avec d’autres réseaux.
La règle d’or pour tout projet d’enfouissement tient à une profondeur minimale variable selon l’usage du terrain :
- 50 centimètres dans les zones non carrossables comme un jardin ou une pelouse
- 85 centimètres sous un chemin carrossable ou une zone de passage de véhicules
Au-delà de la profondeur, la norme exige un respect strict des distances avec les autres canalisations enterrées. Vous devez impérativement laisser un espace minimum de 20 cm avec les conduites d’eau, de gaz, ou autres réseaux. Ce principe réduit le risque d’endommagement croisé et facilite les opérations de maintenance.
Autre point incontournable, les câbles rigides ou flexibles utilisés pour l’enterrement doivent impérativement être protégés par une gaine adaptée. La plus courante est la gaine TPC, de couleur rouge pour les courants forts. Elle est spécialement conçue pour supporter la pression de la terre, les chocs éventuels et l’exposition prolongée aux agressions externes.
Une fois la gaine posée, un grillage avertisseur rouge doit nécessairement être situé à 20 cm au-dessus du conduit. Ce grillage agit comme un signal visible en cas de travaux futurs, limitant ainsi les risques d’abîmer la conduite électrique. Cette précaution est loin d’être anodine, car elle garantit une identification visuelle rapide pour les artisans ou techniciens intervenant ultérieurement sur votre terrain.
Vous souhaitez en savoir plus sur les normes à respecter ? N’hésitez pas à consulter des ressources dédiées telles que ce guide complet sur la gaine électrique enterrée ou les conseils pratiques pour enterrer une gaine qui offrent des indications précises et actualisées.
Les erreurs courantes à éviter lors de la pose sous terre
Une profondeur insuffisante, une absence de grillage avertisseur, ou encore un croisement trop rapproché avec un réseau d’eau peuvent compromettre tout l’ouvrage. On voit trop souvent des tranchées rebouchées à la hâte, sans intégration de sable pour amortir les frottements ou sans protection efficace contre les cailloux. Ces erreurs mènent à des dégradations prématurées et des surcoûts inattendus.
Les différents types de gaines électriques enterrées : comment choisir en fonction de l’usage
Le choix de la gaine électrique adaptée relève de la nature du câblage à protéger ainsi que du milieu dans lequel il sera posé. Deux familles principales dominent le marché : les gaines TPC et les gaines ICTA. Des matériaux et caractéristiques bien spécifiques orientent ce choix.
La gaine TPC rouge : l’indispensable pour l’extérieur et l’enfouissement
Le tube de protection des câbles ou TPC se distingue par sa robustesse. Sa surface annelée extérieure lui confère une résistance importante aux pressions latérales causées par la terre, aux coups d’outils accidentels et même à certains efforts mécaniques. La surface intérieure lisse permet quant à elle au câble de glisser aisément lors de l’installation.
Elle s’impose naturellement pour toute installation d’alimentation électrique enterrée, surtout le courant fort (230 V). La couleur rouge standardise la visibilité et la conformité réglementaire. Les câbles posés dans une gaine TPC enterrée sont en général prévus pour résister aux effets de l’humidité et des UV.
Les gaines ICTA pour l’intérieur, parfois adaptées à l’extérieur
La gaine ICTA, souple et légère, a pour vocation principale les installations dans les habitations, généralement encastrée dans les murs ou sous plafonds. Elle est toutefois parfois utilisée pour des installations de courte portée enterrées, notamment pour le passage de câbles à travers des zones non carrossables ou pour relier une annexe proche.
Cet équipement facilite grandement la manipulation grâce à sa flexibilité. Un autre avantage réside dans la variété des couleurs disponibles (vert, rouge, jaune, bleu, etc.) qui contribuent à un repérage visuel simplifié des circuits électriques selon leur fonction.
Comparatif synthétique des gaines TPC et ICTA
| Type de gaine | Usage | Résistance mécanique | Installation conseillée |
|---|---|---|---|
| Gaine TPC | Extérieur / enterrée | Élevée (anti-écrasement, choc, humidité) | Tranchée, voiries, sols carrossables |
| Gaine ICTA | Intérieur, aussi extérieur à courte distance | Moyenne (souplesse, résistance limitée) | Cloisons, plafonds ou zones non carrossables |
Étapes pratiques pour une installation réussie de gaine électrique enterrée
Pour sécuriser votre chantier, commencez toujours par couper l’alimentation électrique générale. Cette précaution élémentaire garantit l’absence de risques d’électrocution lors de la mise en place.
Une tranchée proprement réalisée assure un passage optimal de la gaine. Selon la nature du sol, matérialisez le tracé avec une bombe de marquage ou un cordeau. Ensuite, creusez la tranchée à la profondeur réglementaire : 50 cm pour les jardins, 85 cm sous allée ou terrain carrossable.

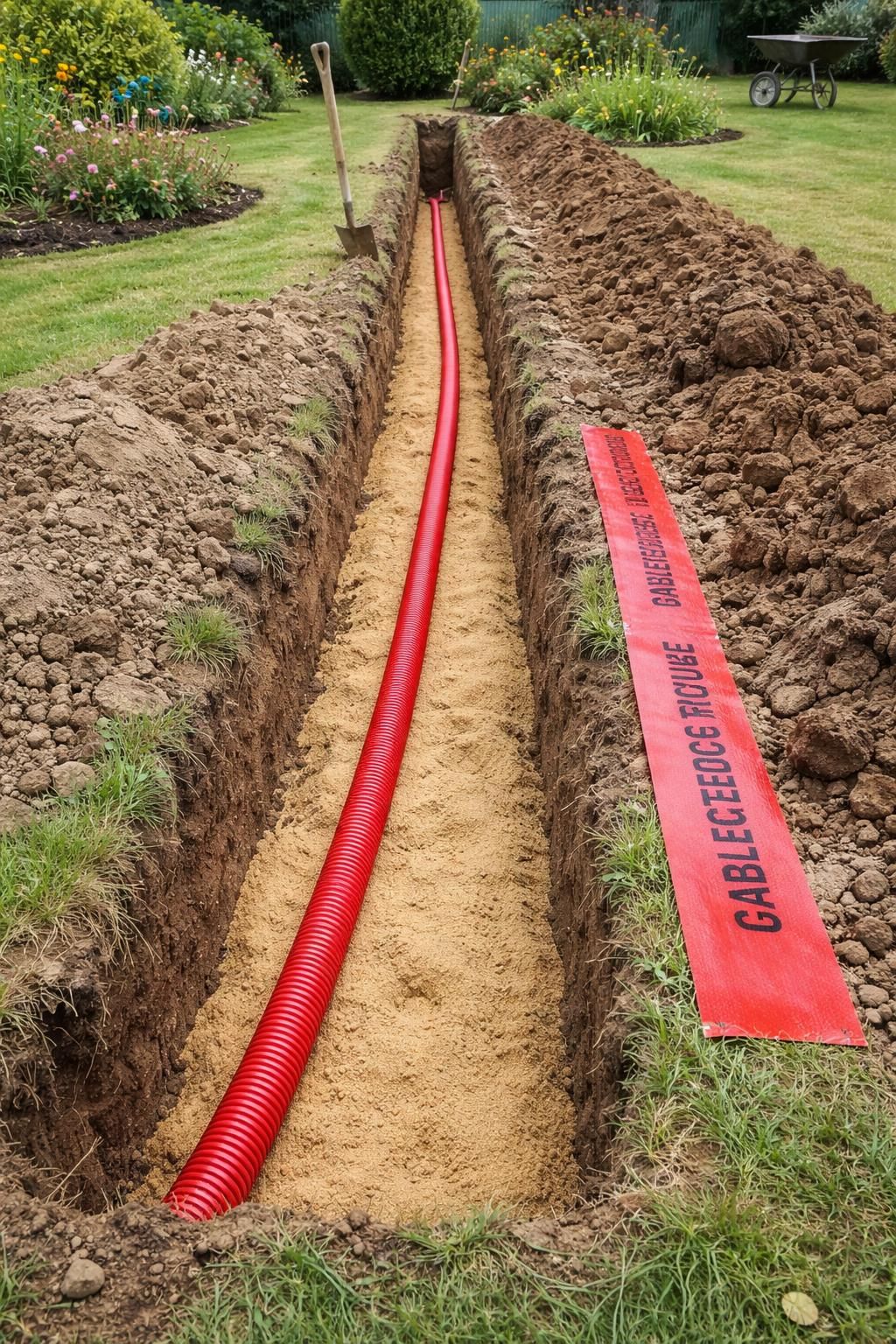

La tranchée doit recevoir une première couche de sable d’environ 5 cm ou plus, afin de créer un lit souple. Cette couche amortit toute pression mécanique et évite les points de frottement pouvant abîmer la gaine et le câble. Posez ensuite la gaine dans la tranchée. Si votre gaine est préfilée, vérifiez que le câble glisse sans difficulté. Sinon, c’est le moment d’utiliser un tire-fil pour enfiler les câbles porte-fils.
Une fois la gaine en place, disposez le grillage avertisseur rouge à 20 cm au-dessus. Ce repère évite les accidents et prévient tout creusement accidentel lors d’interventions ultérieures dans votre sol. Terminez enfin par un remblaiement avec du sable puis recouvrez avec la terre végétale pour préserver l’esthétique.
La durée totale des opérations dépend bien sûr de la longueur de la tranchée et de la nature du terrain, mais prévoir entre une demi-journée et une journée complète de travail est une estimation raisonnable pour un chantier de taille moyenne.
Simulateur de dimensionnement de gaine électrique enterrée
Entrez le nombre de câbles et le diamètre individuel (en mm) pour estimer le diamètre minimal de gaine électrique enterrée adéquat.
Contrôle, maintenance et bonnes pratiques pour la pérennité de votre installation
Votre installation électrique enterrée mérite un suivi régulier. Tous les cinq ans, il est conseillé de consulter un électricien qualifié pour une inspection complète. Cette démarche permet de vérifier que votre installation reste conforme aux normes électriques en vigueur, notamment la NF C15-100. Il s’agit là d’une sécurité pour vous et votre famille, car une installation défaillante accroît les risques d’incendie et nuit au fonctionnement des équipements.
Lors d’une inspection, le professionnel s’assure que la gaine n’a pas été endommagée, que le passage de la gaine reste libre, et que le grillage avertisseur est toujours bien présent. En cas de vente de votre bien immobilier, disposer d’une installation aux normes est un atout non négligeable même si la gaine est enterrée et invisible au premier regard.
Vous pouvez approfondir vos connaissances techniques en consultant des sources fiables telles que les guides pour réaliser une installation électrique enterrée ou les conseils pour bien enterrer une gaine électrique. Ces plateformes proposent des recommandations accessibles à tous, indispensables pour fiabiliser votre installation.
En somme, bien respecter les étapes, utiliser des matériaux conformes, et contrôler régulièrement renforcent la sécurité et la longévité de votre installation électrique enterrée. N’hésitez pas à documenter précieusement vos travaux, pour un suivi efficace.
Quelle est la profondeur minimale pour enterrer une gaine électrique ?
Selon la norme NF C15-100, la gaine doit être enterrée à au moins 50 cm sous une zone non carrossable (pelouse, jardin) et à 85 cm sous une voie accessible aux véhicules.
Peut-on utiliser une gaine ICTA pour une installation enterrée extérieure ?
La gaine ICTA est destinée principalement à un usage intérieur. Elle peut être utilisée en extérieur uniquement pour des installations de courte portée et à l’écart des zones carrossables. Pour un enfouissement durable en extérieur, la gaine TPC rouge est recommandée.
Pourquoi placer un grillage avertisseur au-dessus de la gaine enterrée ?
Ce grillage avertisseur rouge placé environ 20 cm au-dessus de la gaine sert à signaler la présence d’un câble électrique enterré lors de futurs travaux pour éviter toute détérioration accidentelle.
Comment choisir le diamètre d’une gaine pour le passage des câbles ?
Le diamètre de la gaine doit être supérieur d’environ 20 % au diamètre total des câbles à insérer. Cette marge facilite le passage et les futurs tirages. Des calculateurs en ligne peuvent vous aider à estimer ce diamètre en fonction du nombre et du diamètre des câbles.
À quelle fréquence faut-il faire contrôler une installation électrique enterrée ?
Il est recommandé de faire vérifier la conformité et l’état de votre installation électrique tous les 5 ans par un professionnel qualifié. Cela garantit sécurité, conformité réglementaire et bon fonctionnement.
