Dans le domaine des installations électriques, la boîte de dérivation étanche joue un rôle décisif, notamment pour les espaces exposés à l’humidité et aux intempéries. Ce dispositif, souvent méconnu des particuliers, assure une distribution sécurisée et organisée des circuits électriques tout en offrant une protection renforcée contre l’humidité. L’importance de maîtriser son installation et son câblage s’accentue avec les normes électriques en vigueur, toujours plus strictes, et la nécessité d’assurer une parfaite étanchéité partout où l’électricité côtoie des éléments extérieurs. Qu’il s’agisse de projets de rénovation ou de construction neuve, la connaissance précise de ce matériel devient un gage de sérénité et de durabilité dans vos aménagements.
À l’heure où la sécurité électrique est primordiale, la boîte de dérivation étanche s’impose pour éviter les risques d’incidents liés à l’eau. Elle répartit les circuits tout en isolant les connexions, évitant ainsi les courts-circuits et les détériorations. Ce système protège également contre la poussière dans les environnements parfois difficiles à contrôler. Sa présence organise votre installation électrique et facilite les interventions futures, un véritable atout quand on considère les évolutions régulières des besoins énergétiques dans un habitat moderne, avec ses multiples points d’éclairage et prises. Ainsi, comprendre ce composant, ses variétés et son installation, c’est solidifier son projet électrique en toute confiance.
En bref
- La boîte de dérivation étanche protège vos raccordements électriques de l’humidité et facilite la gestion des circuits multiples.
- Son installation respecte les normes électriques actuelles, notamment la norme NF C 15-100 renforcée en 2025 pour une meilleure sécurité électrique.
- Les modèles varient entre encastrés, saillie et étanches, chacun adapté au lieu d’installation, avec des spécificités à prendre en compte sur le terrain.
- Bien choisir votre matériel, avec des accessoires comme les bornes Wago, optimise la durabilité et la sécurité de votre équipement.
- Éviter les erreurs courantes telles que la surcharge des boîtiers ou le non-respect des codes couleur est essentiel pour garantir un câblage fiable.
Le rôle essentiel et les caractéristiques d’une boîte de dérivation étanche dans l’installation électrique
La boîte de dérivation est avant tout un point névralgique dans la distribution électrique domestique. En regroupant les connexions électriques, elle centralise le câblage de plusieurs circuits, évitant une dispersion anarchique qui complexifie le dépannage. Lorsqu’elle est étanche, elle ajoute une couche de protection indispensable dans les espaces soumis à l’humidité, tels que les extérieurs, garages ouverts, terrasses ou dépendances. Son étanchéité à l’eau et à la poussière est indiquée par un indice de protection (IP), souvent IP65 à IP68, garantissant une herméticité optimale face aux agressions extérieures.
Une boîte de dérivation étanche se compose généralement d’un boîtier en matière plastique résistante, parfois renforcée par une structure métallique, et d’un couvercle muni d’un joint d’étanchéité. Ces éléments assurent la sécurité électrique en empêchant toute infiltration d’eau ou de poussière qui pourrait compromettre la continuité du courant. Dans des conditions d’exposition aux intempéries, le risque d’incendie ou d’électrocution s’il n’y a pas de protection est significatif. Le choix d’une boîte adaptée à votre installation est donc fondamental.
Dans la pratique, installer une boîte de dérivation étanche offre plusieurs avantages concrets. Elle simplifie le câblage en permettant une répartition nette et sécurisée des circuits depuis un point central. Cela favorise une meilleure organisation du réseau, rendant les extensions ou réparations plus rapides et moins risquées. De plus, elle contribue à augmenter la longévité de vos composants électriques, notamment dans les zones où vents, pluie et poussière sont constants. Les cases où les installations sont effectuées en extérieur, notamment les projets d’éclairage d’ambiance pour jardins ou terrasses, tirent pleinement profit de cette protection renforcée.
À l’inverse, s’affranchir d’une boîte de dérivation étanche, surtout à l’extérieur, expose à des connexions dégradées et à des interventions délicates. Les fils nus en contact avec l’humidité cèdent rapidement, les courts-circuits deviennent plus fréquents, et l’installation peut ultimement vous coûter beaucoup plus cher en réparations. J’ai souvent constaté sur le terrain ces problématiques, notamment lors de rénovations où le cablage était trop ancien ou mal pensé, et où un simple remplacement par des boîtes adaptées a significativement amélioré la sécurité électrique et la pérennité des installations.
Choisir la bonne boîte de dérivation étanche : critères techniques et situationnels
Le marché des boîtes de dérivation offre une diversité de modèles adaptés à des conditions spécifiques d’installation. Le choix s’appuie principalement sur la nature du lieu, le type de protection nécessaire contre l’eau et la poussière, ainsi que sur la compatibilité avec le matériel électrique déjà en place. Les index de protection IP sont essentiels pour faire un choix avisé.
Boîtes de dérivation encastrées et en saillie : différences et utilisations adaptées
Les boîtes encastrées s’intègrent au sein des murs ou plafonds, offrant ainsi un rendu discret et protégé à l’intérieur du bâtiment. Néanmoins, elles sont rarement étanches dans leur version classique et requièrent un environnement sec pour conserver leur intégrité. Inversement, les boîtes en saillie, posées directement sur la surface du mur ou plafond, se prêtent souvent mieux aux environnements humides, notamment si elles bénéficient d’une certification étanche.

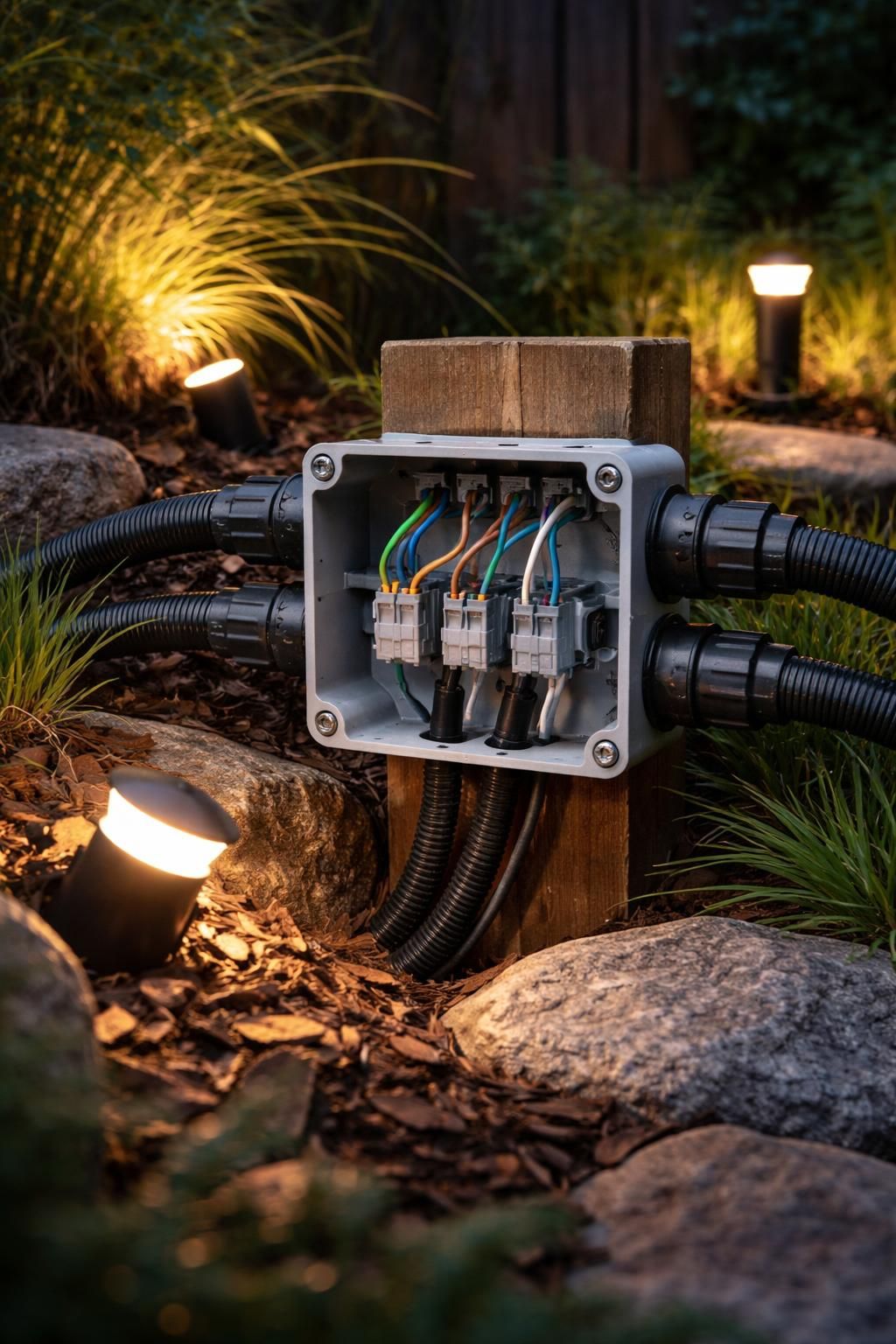

En extérieur, les boîtes en saillie étanches sont presque toujours privilégiées, car elles facilitent l’accès pour les opérations de maintenance et supportent les variations climatiques. Par exemple, installer un point lumineux extérieur ou alimenter un portail automatisé impliquera un boîtier avec un IP élevé, souvent IP65 ou plus. Cette nuance est fondamentale car elle signifie que la boîte protège parfaitement contre les jets d’eau puissants et la poussière fine.
Les critères pour une étanchéité optimale
L’efficacité d’une boîte étanche dépend aussi de son raccordement avec la gaine ICTA, qui doit pénétrer le boîtier sans créer de ponts d’entrée pour l’humidité. Les œillets pré-découpés dans les boîtiers sont adaptés à différents diamètres de gaine (16, 20, 25 mm, voire plus). Il ne faut jamais les surdécouper sous peine de perdre l’étanchéité. Un conseil : mesurez soigneusement le diamètre des gaines avant découpe et insérez-les fermement pour conserver une barrière efficace contre l’eau.
La fixation joue un rôle non négligeable dans la protection mécanique et l’étanchéité. Une fixation trop lâche créé des mouvements, fragilisant le joint et exposant le circuit aux risques d’infiltration. L’usage de vis adaptées au support (béton, placo, bois) et de chevilles robustes se révèle indispensable. Sur le terrain, cette étape est parfois négligée, ce qui compromet toute la qualité de l’installation. Pensez à bien serrer régulièrement les vis à intervalles recommandés, surtout dans les zones avec vibrations, comme à proximité d’une motorisation de portail.
| Type de boîte | Lieu d’installation privilégié | Indice de protection IP | Avantages clés | Limites |
|---|---|---|---|---|
| Encastrée classique | Intérieur, murs/plafonds secs | IP20 (non étanche) | Esthétique, discrète | Non adaptée à l’humidité |
| Boîtier en saillie étanche | Extérieur, garages, terrasses | IP65 à IP68 | Accès facile, protection renforcée | Moins discret, prix plus élevé |
| Boîte pour cloison sèche BBC | Intérieur, murs placo | Variable, souvent IP20 | Bonne fixation, économie d’énergie | Peu étanche, convient en intérieur seulement |
| Boîtier spécifique combles/extérieur | Zones humides et combles | IP65+ | Protection contre humité, poussières | Installation souvent plus complexe |
Pour approfondir les critères de choix et les bonnes pratiques, n’hésitez pas à consulter les conseils experts disponibles sur ce guide complet dédié à l’installation de boîtes de dérivation ou l’expertise offerte sur Brico Center.
Préparer et réaliser une installation électrique conforme et sécurisée avec une boîte de dérivation étanche
L’étape d’installation de la boîte de dérivation étanche nécessite une rigueur absolue. C’est une phase où la sécurité électrique se joue dans les détails. Avant toute intervention, la coupure complète de l’alimentation électrique doit être assurée pour éviter tout risque d’électrocution.
Le choix de l’emplacement s’appuie sur l’accessibilité future et la protection optimale des connexions. Un bon positionnement évitera de dégrader l’infrastructure lors d’un dépannage ou d’une extension ultérieure. En extérieur, privilégiez un emplacement à l’abri direct des projections d’eau, sans compromettre l’accessibilité.
Pour une pose encastrée, la création de l’emplacement exige des outils adaptés : scie cloche, perceuse, mètre, niveaux. Cette opération est délicate, car une découpe trop large peut fragiliser le support et compromettre la fixation. Utilisez des boites conçues pour le matériau du mur ou plafond.

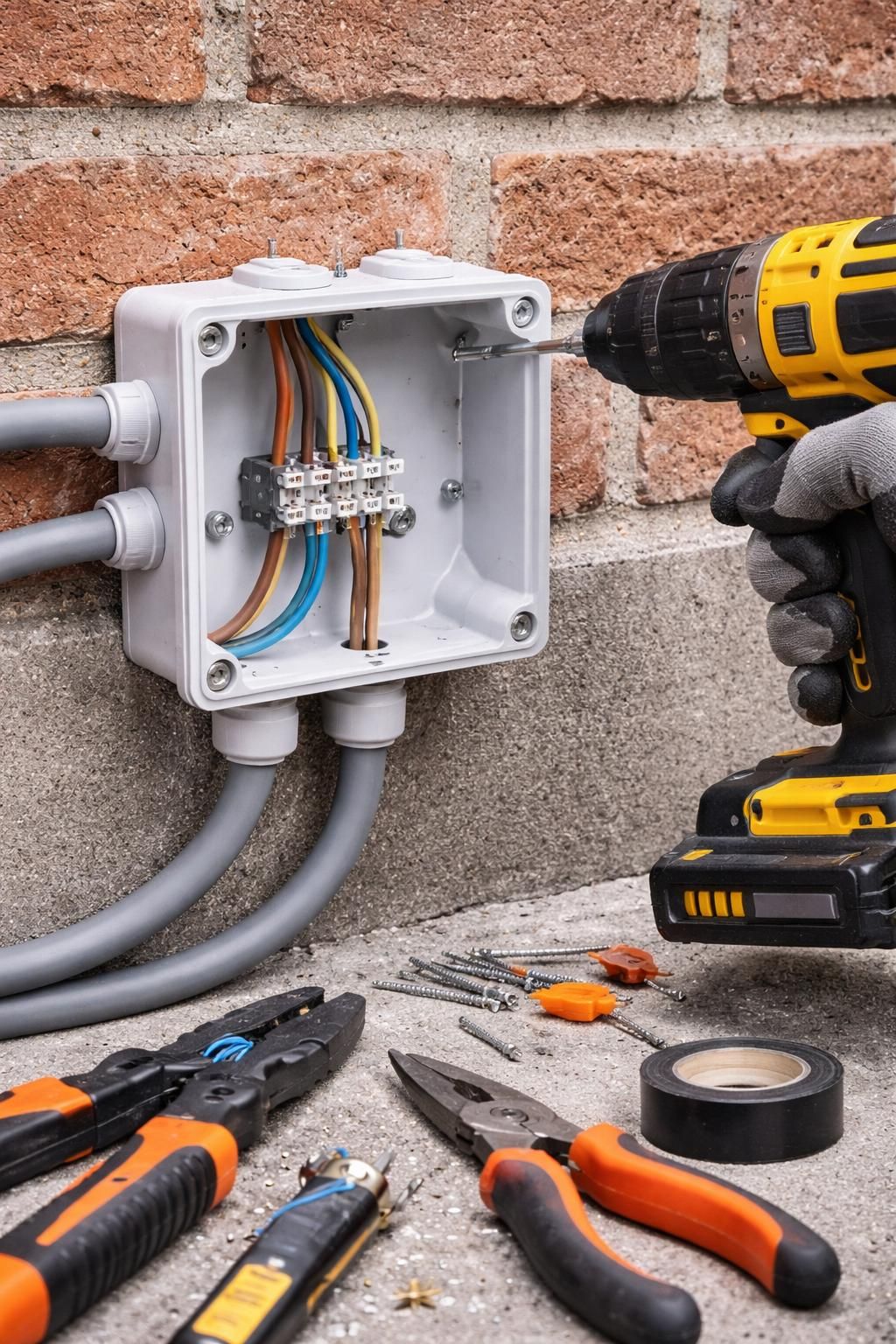

Installer une boîte en saillie demande aussi de respecter certaines règles, notamment sur la fixation mécanique stable et la pénétration des câbles sans abîmer les gaines. Veillez à utiliser des bornes ou dominos adaptés, en respectant strictement les codes couleur : rouge pour la phase, bleu pour le neutre, vert/jaune pour la terre. Ce respect évite toute confusion lors des opérations ultérieures et assure la sécurité électrique.
Enfin, la vérification finale inclut un test sur le réseau électrique pour s’assurer du bon fonctionnement des circuits dérivés et de l’absence de défauts. Tout finisseur appréciera de retrouver une installation propre et facilement accessible grâce à un bon choix de material électrique. Pour davantage d’astuces d’installation, le tutoriel par Legrand est à consulter sans hésitation.
Outils et équipements nécessaires pour un câblage efficace et sécurisé dans une boîte de dérivation
Une installation soignée passe par la maîtrise des outils adaptés, surtout si vous voulez que votre câblage soit durable et conforme aux normes. Parmi ces indispensables, on retrouve le tournevis isolé, élément qui garantit votre protection électrique lors du vissage des bornes ou du couvercle. Sans lui, vous vous exposez à un risque électrique inutile.
La pince à dénuder représente l’outil clé pour préparer soigneusement les fils électriques. Un dénudage trop court ou trop long peut provoquer des défauts de contact, accélérer l’usure des connexions et générer des courts-circuits. Des dominos ou bornes spécialisées, telles que celles signées Wago, facilitent le raccordement grâce à leur système intuitif et sécurisé, garantissant la tenue mécanique et électrique des connexions.
Le testeur électrique est aussi vivement recommandé pour confirmer l’absence de tension avant intervention et vérifier la continuité du circuit après raccordement. En complément, une perceuse visseuse munie de mèches adaptées vous aidera à préparer les zones de fixation et à adapter la boîte dans son emplacement.
- Tournevis isolé : évite les risques de chocs électriques – essentiel pour la sécurité pendant l’installation.
- Pince à dénuder : garantit une préparation propre des fils pour éviter faux contacts et courts-circuits.
- Dominos et bornes Wago : assurent un raccordement fiable, durable et propre.
- Testeur électrique : valide l’absence de courant avant manipulation et vérifie le bon raccordement.
- Perceuse-visseuse : facilite la fixation sur différents types de support.
L’usage de ces équipements améliore nettement la qualité du travail et la sécurité sur chantier. Pour approfondir les équipements nécessaires et les étapes, découvrez le panorama complet sur ce site spécialisé sur l’installation électrique.
Normes électriques 2025 et bonnes pratiques pour assurer sécurité et conformité des boîtes de dérivation étanches
Rien ne vaut la précision des normes quand il s’agit d’assurer sécurité et pérennité. La norme NF C 15-100 en constante évolution impose des règles drastiques pour garantir que chaque installation résiste au temps, aux agressions et minimalise les risques domestiques. En 2025, les exigences sur les boîtes de dérivation étanches sont particulièrement rigoureuses.
Les critères principaux incluent une accessibilité sans démontage excessif pour tout professionnel amené à intervenir, ainsi qu’une capacité suffisante pour éviter la surcharge des câbles, qui pourrait causer échauffement et dégradation. Les matériaux utilisés doivent être conformes aux normes antifeu et résistants à l’humidité, en cohérence avec l’indice IP de la boîte.
Le respect du code couleur européen fait aussi partie intégrante de cette réglementation. En effet, une confusion entre phase, neutre et terre peut engendrer des résultats dramatiques. Les raccordements doivent donc toujours suivre les standards : rouge pour la phase, bleu pour le neutre, vert/jaune pour la terre.
| Exigence Normative | Description | Impact en cas de non-respect |
|---|---|---|
| Accessibilité | Ouverture aisée sans travaux destructeurs | Intervention rallongée, risque de dommage au bâti |
| Capacité thermique | Boîte dimensionnée au volume de câbles | Surchauffe pouvant entraîner panne ou danger |
| Matériaux résistants | Résistance au feu, humidité et corrosion | Défaillance rapide, risque d’incendie |
| Respect du code couleur | Code européen strict pour phase, neutre, terre | Erreurs de branchement, accidents possibles |
| Étanchéité et protection mécanique | Boîte conforme aux IP adaptés à l’environnement | Détérioration prématurée et danger électrique |
Ces règles ne sont pas simplement contraignantes, elles protègent vos installations, vos biens et votre famille. Aussi, se tenir informé et respecter ces normes lors de la pose d’une boîte de dérivation étanche est devenu incontournable, notamment dans les configurations extérieures.
Conseils avisés pour optimiser votre câblage électrique dans les boîtes de dérivation étanches
Travailler votre câblage dans une boîte de dérivation relève d’une tâche autant technique qu’organisée. La bonne méthode facilite l’entretien futur et améliore la sécurité. Commencez par numéroter clairement chaque câble avec un ruban adapté ou des étiquettes, cela évite bien des confusions lors des interventions ultérieures.
Veillez à ne pas surcharger la boîte : prévoyez toujours une marge suffisante, tant en volume qu’en longueur de fils. Un excès de câbles enchevêtrés complique le dépannage et favorise les défauts de contact. Privilégiez donc des conducteurs dénudés d’une longueur adaptée pour pouvoir tirer sur les câbles en cas de besoin, sans couper ni défaire l’ensemble.
Choisissez des bornes de connexion fiables, telles que les Wago, qui offrent une manipulation aisée même dans des espaces restreints. L’utilisation de dominos classiques est autorisée mais ils prennent plus de place et présentent un risque plus élevé d’erreur si mal positionnés.
Enfin, toujours vérifier vos serrages et l’intégrité des connexions lors de chaque chantier. Comme sur le terrain, j’ai rencontré des cas où une simple vérification annuelle évitait bien des incidents par la reprise des bornes desserrées et une amélioration générale du système. Une boîte bien câblée et entretenue reste un gage de tranquillité.
Quiz : Tout savoir sur la boîte de dérivation étanche et son installation
Liste récapitulative des pratiques à adopter pour un câblage optimal :
- Numérotez chaque câble pour un repérage facile
- Veillez à la taille suffisante de la boîte pour éviter l’agglutination
- Laissez du mou dans les fils pour faciliter la maintenance
- Utilisez des bornes ou accessoires certifiés pour la connexion
- Contrôlez régulièrement la tenue mécanique et électrique
Réponses claires aux questions courantes sur la boîte de dérivation étanche
Qu’est-ce qu’une boîte de dérivation étanche ?
Il s’agit d’un boîtier qui permet de regrouper et protéger les connexions électriques avec une résistance renforcée à l’eau et à la poussière, afin d’assurer la sécurité électrique dans les espaces exposés.
Peut-on installer soi-même une boîte de dérivation étanche ?
Oui, à condition de respecter les normes électriques en vigueur, d’utiliser les bons outils et de procéder avec rigueur, notamment en coupant l’alimentation avant intervention.
Quelle est la différence entre une boîte encastrée et une boîte en saillie étanche ?
La boîte encastrée est intégrée discrètement dans le mur ou plafond et convient aux environnements secs, tandis que la boîte en saillie est fixée en surface, adaptée aux zones humides et offrant une meilleure accessibilité et protection.
Comment choisir la taille appropriée de la boîte de dérivation ?
Il faut prévoir un volume suffisant pour accueillir tous les câbles sans surcharge ni plis serrés, permettant ainsi un câblage propre et une bonne ventilation.
Quels sont les codes couleur des fils dans le raccordement ?
La norme européenne impose : rouge pour la phase, bleu pour le neutre, vert/jaune pour la terre, facilitant ainsi les interventions ultérieures sans confusion.
