Choisir un transformateur basse tension adapté pour votre jardin est un véritable défi technique qui nécessite de prendre en compte plusieurs paramètres cruciaux. L’éclairage extérieur basse tension offre une excellente sécurité électrique et une efficacité énergétique appréciable. Toutefois, pour que le système fonctionne durablement et sans surprise, il est indispensable de maîtriser la puissance adaptée, la résistance aux intempéries et une installation facile. Ce savoir-faire garantit un éclairage agréable, économique et parfaitement sécurisé lorsque vous ornez allées, terrasses ou massifs végétaux.
Le transformateur basse tension joue un rôle central dans l’alimentation des luminaires LED 12 V ou 24 V en convertissant le courant domestique 230 V. Son efficacité ne repose pas uniquement sur une simple conversion, mais aussi sur la gestion de la chute de tension et la compatibilité avec l’ensemble de votre installation. En 2026, les matériaux et normes évoluent, rendant nécessaire une attention renforcée sur la qualité des dispositifs, notamment en zone humide ou aux abords des piscines. Ce guide pratique vous invite à une plongée approfondie dans le monde du transformateur basse tension pour jardin, en révélant les astuces des paysagistes chevronnés, avec un regard affuté sur la sécurité électrotechnique, la durabilité et l’esthétique.
Que vous soyez en train de concevoir un nouvel éclairage extérieur ou de moderniser une installation existante, ce tour d’horizon vous aidera à anticiper les erreurs classiques et à optimiser l’expérience lumineuse de votre espace vert. Un éclairage bien conçu ne se contente pas d’offrir une visibilité nocturne mais crée aussi une ambiance chaleureuse et sécurisante, invite à la détente et à l’appréciation de la nature au fil des saisons.
En bref :
- Optez pour un transformateur basse tension certifié IP65 minimum pour assurer la résistance aux intempéries.
- Calculez la puissance totale des luminaires et ajoutez une marge de sécurité de 15 à 30 % selon vos projets d’extension.
- Préférez le 24 V pour les longues distances afin de réduire la chute de tension et augmenter l’efficacité énergétique.
- Respectez les normes françaises, notamment NF C 15-100, pour une sécurité électrique optimale en extérieur.
- Valorisez une installation modulaire et évolutive avec des départs en étoile et des boîtes de dérivation étanches.
- Intégrez des dispositifs de pilotage automatique comme détecteurs crépusculaires ou horloges astronomiques pour plus d’économie d’énergie.
Les clés pour choisir un transformateur basse tension durable et performant
Le choix du transformateur basse tension n’est jamais anodin dans un projet d’éclairage extérieur. Son rôle est de garantir un courant stable pour vos luminaires tout en assurant la sécurité électrique. Parmi les critères, la puissance adaptée s’impose comme primordiale : sous-dimensionner votre transformateur peut conduire à une surcharge, un échauffement et une durée de vie raccourcie des appareils. À l’inverse, un transformateur surdimensionné gère mieux les pics de consommation et offre une meilleure longévité, ce qui conviendra particulièrement si vous prévoyez des ajouts futurs autour de votre jardin.
Pour faire simple, commencez par faire l’inventaire complet de vos points lumineux, en calculant la puissance nominale indiquée sur chaque spot, ruban LED ou borne. Additionnez ces puissances pour connaître la charge globale. Ajouter 15 à 30 % en plus évite toute alerte et s’assure que le transformateur ne sera pas constamment sollicité au maximum. Par exemple, pour une puissance totale de 100 W, privilégiez un transformateur de 120 à 130 W.
L’efficacité énergétique passe aussi par le choix de la tension basse, généralement entre 12 V et 24 V. Les systèmes 12 V conviennent parfaitement aux installations compactes et courtes, tandis que le 24 V est recommandé pour éclairer des distances plus longues, réduisant ainsi la perte de tension. La chute de tension dans les câbles est une problématique fréquente qui provoque une baisse de luminosité et peut altérer les couleurs. À titre d’exemple, un circuit 12 V alimentant un spot situé à plus de 20 mètres devra impérativement augmenter la section de câble ou envisager de passer au 24 V.
Veillez également à la résistance aux intempéries qui est non négociable. Un transformateur isolé IP65 ou mieux offre une protection contre la poussière et les jets d’eau, indispensable pour résister aux pluies fréquentes et aux variations climatiques. Pratiquement, installez-le dans un abri ventilé, à l’abri des projections d’eau directe, et privilégiez un emplacement facile d’accès pour l’entretien et les contrôles périodiques. Ainsi, vous préviendrez les défaillances imprévues liées à l’humidité ou à la poussière.
Un autre aspect décisif pour la durabilité est la compatibilité du transformateur avec les technologies LED. Les dispositifs modernes fonctionnent souvent en courant continu (DC), nécessitant des transformateurs dits « drivers » avec une régulation stable et une tolérance faible aux fluctuations. Le passage au LED implique aussi une attention particulière à la sélection d’appareils certifiés, dimensionnés pour supporter l’intensité et la variabilité du flux lumineux sans surchauffe.
Enfin, un transformateur basse tension doit intégrer des sécurités intrinsèques telles que la protection contre les surintensités, les courts-circuits, et être raccordé à un dispositif différentiel 30 mA côté primaire. Des détails techniques qui garantissent la tranquillité d’esprit et la conformité réglementaire, notamment selon la norme NF C 15-100. Ces exigences se cumulent dans un souci d’harmoniser efficacité énergétique et sécurité électrique.
Exemple concret : un jardin familial en deux zones d’éclairage
Un jardin divisé en deux secteurs distincts, l’un pour la terrasse et l’autre pour les allées, requiert deux départs clairement distingués. Chaque zone dispose de ses propres spots LED et rubans lumineux. Pour ce type d’installation, un transformateur 24 V de 150 W est installé dans un local technique ventilé. La répartition s’effectue via des boîtes de dérivation étanches IP67, évitant les connexions directes enterrées, proposées par certains fabricants pour limiter les risques d’humidité.
Cette organisation en étoile facilite la maintenance, donne de la souplesse pour des ajouts et évite les pertes dues à la distance. De plus, chaque départ possède son propre fusible afin d’isoler rapidement un circuit en cas de panne. Ce type d’installation optimise la résistance aux intempéries et valorise l’ensemble par un éclairage harmonieux sans zones d’éblouissement.
Comment dimensionner la puissance et choisir la section des câbles pour un éclairage basse tension optimal
Dimensionner précisément la puissance et la section du câble est la pierre angulaire d’un éclairage basse tension fiable. Négliger cette étape engendre une chute de tension excessive qui se traduit par une lumière plus faible, un décalage des couleurs et une usure prématurée des équipements. En privilégiant des luminaires LED basse consommation, vous réduisez la puissance nécessaire, mais la distance entre le transformateur et les sources lumineuses reste déterminante.
Calculer la puissance et prévoir la marge
L’addition des puissances nominales des luminaires représente la charge principale. En pratique, ajoutez une marge confortable de 15 à 30 % pour envisager confortablement un futur enrichissement ou une variation d’usage. C’est cette puissance maximale que devra supporter le transformateur, toujours à choisir avec un peu de marge pour travailler dans de bonnes conditions.
Choisir une section de câble adaptée et éviter la chute de tension
La chute de tension augmente proportionnellement avec la longueur et le courant. Pour garder un éclairage homogène, la perte en tension doit rester sous les 3 % à 5 %. Vous pouvez y parvenir en choisissant une section plus importante et en segmentant vos lignes.
| Situation | Puissance (W) | Tension (V) | Section de câble recommandée (mm²) | Distance maximale en aller (m) | Conseils d’optimisation |
|---|---|---|---|---|---|
| Installation compacte en 12 V | Jusqu’à 60 | 12 | 2,5 | 15–20 | Utiliser un transfo proche des charges |
| Longue distance en 24 V | Jusqu’à 100 | 24 | 2,5 | 20–25 | Privilégier le 24 V pour limiter la chute |
| Installation étendue 12 V avec forte puissance | 100–150 | 12 | 4 à 6 | 10–15 | Diviser en plusieurs boucles ou passages multiples |
Astuce précieuse : il est judicieux de mesurer la tension au point le plus éloigné de votre réseau avec un voltmètre pour valider ce calcul et ajuster si besoin. La section des câbles peut sembler un poste onéreux, mais elle garantit un éclairage homogène, préserve les composants et sécurise votre installation.
Ce travail de dimensionnement s’intègre dans un plan d’éclairage paysager, comme celui proposé par Dals Lighting, offrant une approche claire pour le positionnement des luminaires, transformateurs et câbles adapté à la surface et à l’esthétique du jardin.
Par ailleurs, pour maîtriser parfaitement chaque étape, un guide pertinent est disponible sur l’installation d’éclairage basse tension 12 V. Il détaille toutes les subtilités pratiques nécessaires à une parfaite réalisation.
Les erreurs fréquentes et comment les éviter
- Sous-dimensionnement du transformateur : provoque un fonctionnement en surchauffe et réduit la durée de vie des équipements.
- Utilisation de câbles trop fins : entraîne une chute de tension visible et des dysfonctionnements intermittents.
- Ne pas isoler les circuits : méconnaissance des normes conduisant à des risques électriques évitables.
- Oublier les protections différentielles : une erreur qui compromet la sécurité et la conformité.
- Installer le transformateur dans un lieu non ventilé : accroît les risques de surchauffe et de défaillance prématurée.
Respecter les normes et sécuriser l’éclairage extérieur basse tension
Un éclairage extérieur basse tension efficace s’appuie sur des règles strictes pour garantir la sécurité électrique et la durabilité. La norme de référence en France, la NF C 15-100, impose la séparation claire entre le circuit 230 V et le circuit basse tension SELV (Safety Extra-Low Voltage). Cette séparation minimise considérablement les risques électriques dans des environnements souvent humides et sensibles.
Le rôle du dispositif différentiel et des protections complémentaires
Le transformateur placé en amont doit impérativement être protégé par un disjoncteur différentiel 30 mA pour couper rapidement en cas de défaut. Ce disjoncteur est complété par un disjoncteur divisionnaire dimensionné selon la puissance installée. Ces protections sont indispensables et doivent être intégrées dans le tableau électrique général, accessible et répertorié.
Choisir des luminaires et accessoires adaptés
Les luminaires pour jardin devront afficher une résistance minimale IP65 garantissant leur résistance aux projections d’eau et à la poussière. Pour les zones les plus exposées, comme près d’une piscine, les indices IP67 voire IP68 sont recommandés. Ce niveau de protection accompagne également les boîtes de dérivation, indispensables pour une connexion étanche et accessible, évitant les risques d’humidité et de corrosion.
De plus, dans les zones sensibles, le transformateur doit être situé en dehors des volumes protégés, conformément aux prescriptions en vigueur. La mise à la terre concerne le primaire 230 V et les parties métalliques accessibles, tandis que le secondaire basse tension SELV reste isolé pour prévenir tout risque d’électrocution.
Précautions d’installation pratique
L’enfouissement des câbles 230 V doit respecter une profondeur minimale de 60 cm sous les surfaces vertes et 1 m sous voies carrossables, avec gaine TPC conforme et grillage avertisseur de chantier. Pour les câbles basse tension, une profondeur moindre autour de 20–30 cm est suffisante mais toujours en gaine mécanique pour garantir la durée de vie.
Enfin, les connexions ne doivent jamais être réalisées directement dans le sol sauf à travers des boîtes dédiées IP68 remplies de gel et nécessitant un soin particulier lors du serrage et de la préparation des câbles. La sécurité électrique en jardin insiste sur ces bonnes pratiques qui protègent contre les dangers et facilitent les interventions ultérieures.
Améliorer le confort et économiser avec des systèmes automatisés et pilotables
L’intégration d’automatisme dans un éclairage basse tension élève nettement le confort et la gestion énergétique de votre jardin. L’emploi de détecteurs crépusculaires, horaires ou de modules connectés permet d’adapter l’allumage à vos besoins précis sans gaspillage inutile.
Principaux dispositifs de pilotage à connaître
- Détecteur crépusculaire : active automatiquement l’éclairage au coucher du soleil.
- Minuterie programmable : gère les horaires précis d’allumage et d’extinction.
- Variateurs compatibles LED : ajustent l’intensité lumineuse selon l’ambiance désirée.
- Modules connectés Wi-Fi/Zigbee : commandent à distance via smartphone ou assistant vocal.
Cela vous permet de scénariser l’éclairage par zones : allées toujours éclairées, terrasses modulables selon l’usage, massifs mis en valeur ponctuellement. Le cumul de ces dispositifs contribue à une gestion économe de l’énergie et prolonge la durée de vie du matériel.
Simulateur de choix d’un transformateur basse tension pour votre jardin
Calculez la puissance nécessaire pour votre transformateur basse tension en fonction du nombre et de la puissance de vos luminaires, de la tension choisie et de la longueur du câble. Optimisez la section de câble pour limiter la chute de tension.
Entrez les données ci-dessus et cliquez sur Calculer pour obtenir les résultats.
Conseils pratiques pour une installation facile et durable de votre transformateur basse tension
Pour une pose sans encombre, planifiez soigneusement l’emplacement du transformateur : proche d’une source 230 V protégée, dans un abri ventilé et accessible. Avoid placing it directly in contact with ground moisture or in confined, unventilated spaces.

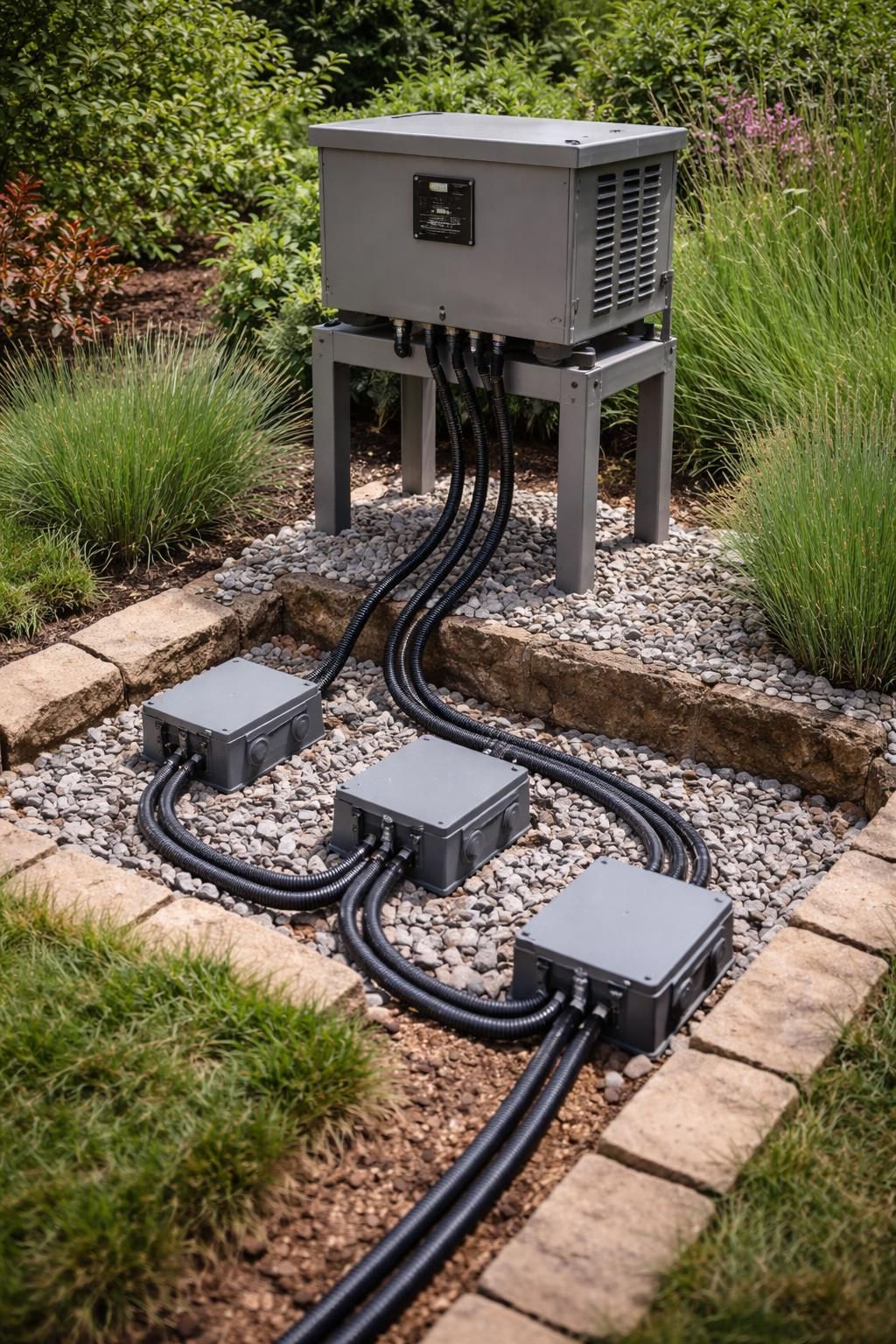

Prévoyez des boîtes de dérivation étanches en périphérie des zones à éclairer, facilitant la distribution et la maintenance. Laisser un peu de mou de câble derrière chaque luminaire évite la tension sur les connexions et simplifie, en cas de remplacement ou de modification future.
Un test avant remblayage est aussi essentiel : connectez provisoirement le matériel, contrôlez les orientations et l’homogénéité du flux lumineux. Cette pratique préliminaire évite les corrections coûteuses après installation complète.
L’entretien régulier comprend un nettoyage des optiques, un contrôle des joints et le remplacement rapide des éléments défectueux. Gardez un stock de lampes et connecteurs compatibles pour intervenir rapidement, notamment en période de fêtes ou après intempéries.
Enfin, une astuce de paysagiste : privilégiez un éclairage doux, bien orienté vers les végétaux ou matériaux, afin d’éviter tout éblouissement et respecter la biodiversité locale. Le bon éclairage révèle les textures et met en valeur les éléments de votre jardin sans agresser ni perturber l’environnement nocturne.
Comment déterminer la puissance idéale pour un transformateur basse tension ?
Additionnez la puissance de tous vos luminaires et ajoutez une marge de sécurité entre 15 % et 30 % selon l’évolution prévue de votre installation. Cela évite la surcharge et garantit une longue durée de vie au transformateur.
Pourquoi privilégier le 24 V pour les longues distances ?
Le 24 V permet de limiter la chute de tension sur les longues lignes, assurant une intensité lumineuse constante et préservant les couleurs et la qualité des LED.
Quels indices de protection choisir pour le transformateur et les luminaires ?
Optez pour un transformateur minimum IP65 et des luminaires IP65 à IP68 selon les zones exposées à l’eau, notamment autour des piscines ou bassins.
Comment assurer la sécurité électrique dans un éclairage extérieur basse tension ?
Respectez la norme NF C 15-100, installez un disjoncteur différentiel 30 mA côté primaire et utilisez des câbles et raccords étanches selon les recommandations pour éviter tout risque d’électrocution.
Peut-on automatiser l’éclairage basse tension dans un jardin ?
Oui, grâce à des détecteurs crépusculaires, des minuteries et des modules connectés, vous pouvez piloter différentes zones pour un confort accru et une économie d’énergie optimale.
