Norme électrique pour borne de recharge : choisir le différentiel type a ou type b

En bref : Choisir entre un différentiel type A ou type B pour une borne de recharge ne se limite pas à un simple choix technique, mais constitue une étape essentielle pour garantir la sécurité recharge et la conformité de votre installation électrique. Le différentiel type A, bien que répandu, nécessite une détection intégrée des courants continus pour être adapté. Le type B assure une protection complète contre tous les courants de défaut, notamment continus, et est vivement recommandé pour les bornes puissantes ou triphasées. La norme électrique NF C 15-100 impose des règles strictes sur la sélection, la sensibilité à 30 mA et le dimensionnement des protections dont le calibre doit correspondre à la puissance de la borne. Une installation correcte évite les risques d’électrocution et de déclenchements intempestifs, au bénéfice de la sécurité de votre foyer et du matériel. Faire appel à un professionnel certifié IRVE, respecter les normes et intégrer ces protections adaptées permet d’assurer une compatibilité borne optimale et une protection électrique fiable.

Comprendre le rôle des différentiels dans la norme électrique pour borne de recharge

L’installation d’une borne de recharge pour véhicules électriques implique un respect rigoureux de la norme électrique NF C 15-100, notamment en ce qui concerne la protection électrique via les dispositifs différentiels. Ces éléments jouent un rôle capital dans la sécurité recharge en détectant toute fuite de courant, susceptible de mettre en danger les utilisateurs ou de dégrader l’équipement.

Un interrupteur différentiel, ou disjoncteur différentiel lorsqu’il combine protection contre les surintensités, mesure en permanence le courant entrant sur un circuit électrique et le courant sortant. En cas de différence entre ces deux valeurs, il signale la présence d’un courant de défaut, souvent lié à un défaut d’isolement ou un contact direct avec la terre, et interrompt immédiatement l’alimentation pour éviter tout risque d’électrocution ou d’incendie.

Pour les bornes de recharge, la sensibilité requise est de 30 mA – une valeur imposée pour garantir la protection des personnes. Cependant, le type de différentiel (A, B ou autre) influence la gamme de courants résiduels détectés. Cette nuance technique est souvent ignorée, pourtant, elle conditionne la fiabilité et la conformité de votre installation électrique.

Différentiels de type A versus type B : spécificités techniques et impacts sur la sécurité

Le différentiel de type A est désormais considéré comme le minimum dans une installation domestique comportant une borne de recharge. Il détecte les courants alternatifs et les courants continus pulsés, mais il est incapable de repérer les courants continus lisses, ce qui peut poser un vrai problème en présence d’énergie produite par les convertisseurs électroniques embarqués dans les véhicules électriques.

Ce défaut limite la protection, sauf si la borne intègre une détection interne de courant continu résiduel à 6 mA, qui vient compenser cette lacune. En ce sens, le différentiel type A est complémentaire d’une borne répondant à cette spécification.

Le différentiel de type B étend cette protection : il détecte tous les types de courants de défaut, y compris les courants de défaut continus lisses (DC) et pulsés. Ce niveau de détection assure la protection maximale, notamment pour les bornes de recharge triphasées ou puissantes (11 kW à 22 kW), souvent utilisées dans les garages résidentiels ou bureaux.

Cette capacité avancée répond directement aux exigences de sécurité recharge les plus rigoureuses, mais le différentiel type B a aussi un coût plus élevé. Il est donc pertinent de l’adopter principalement lorsque la borne ne propose pas de dispositif de détection 6 mA DC intégré, ou en contexte professionnel et collectif.

Au-delà de la sécurité, un différentiel correctement choisi évite aussi les déclenchements intempestifs, source de désagréments fréquents dans les installations électriques. L’immunité aux perturbations électromagnétiques est un autre critère déterminant du choix, où le type F peut parfois être envisagé en alternative au type A, mais avec une portée moindre que le type B sur la détection des courants continus.

Choix du calibre et sensibilité des différentiels pour une conformité NF C 15-100 optimale

Un différentiel efficace ne se limite pas à son type. Le calibre doit correspondre à l’intensité du circuit de la borne de recharge, et la sensibilité doit rester à 30 mA pour la protection électrique des personnes. Ces paramètres sont définis clairement dans la norme NF C 15-100 et sont incontournables pour une installation sécurisée.

Pour une borne monophasée de 7,4 kW, la puissance la plus courante dans les habitations, l’intensité nominale avoisine 32 ampères. Dans ce cas, la règle impose de dimensionner votre disjoncteur à 125 % de cette intensité pour assurer une marge de sécurité et limiter les surchauffes : soit un calibre de 40 A. Pour le différentiel, un 30 mA est la règle irrévocable.

Pour les puissances supérieures, telles que les installations triphasées de 11 kW (16 A) et 22 kW (32 A), un disjoncteur bipolaire ou tétrapolaire spécifique sera requis. Les calibres adaptés varient entre 20 A et 63 A, en fonction de la puissance de la borne. L’importance du surdimensionnement, fixée par la norme, garantit qu’aucune disjonction intempestive ne soit à redouter lors des pics de courant.

Dimensionnement électrique et sélectivité : éviter les coupures intempestives

La notion de sélectivité est centrale dans le choix des protections électriques. Le différentiel et le disjoncteur doivent être installés en tenant compte de leur position dans le tableau électrique ainsi que des protections en amont et en aval. La sélectivité vise à ce qu’un défaut sur le circuit de la borne ne provoque pas la coupure de l’ensemble de l’installation domestique.

Il est vivement conseillé d’isoler la borne sur un circuit dédié, protégé par un différentiel dédié de type adapté (A, F ou B) selon la puissance. Ce circuit doit être distinct des autres départs, ce qui facilite la maintenance et évite les risques de coupure générale. Dans la pratique, cela passe par la mise en place d’un tableau divisionnaire dédié à la borne de recharge.

Pour un disjoncteur, la courbe C est recommandée, car elle supporte mieux les appels de puissance au démarrage, typiques de la recharge d’un véhicule électrique, contrairement à une courbe B qui pourrait provoquer des coupures répétées. La section des câbles est aussi une donnée importante, devant respecter des tailles adaptées, comme un 6 mm² pour une borne de 7,4 kW.

Réglementations et obligations légales pour l’installation de bornes IRVE avec choix différentiel adapté

Les bornes de recharge pour véhicules électriques sont soumises à plusieurs réglementations qui encadrent leur installation, la sécurité de l’usager, et la responsabilité des propriétaires. La norme électrique NF C 15-100 est la référence technique à respecter pour assurer conformité et sécurité.

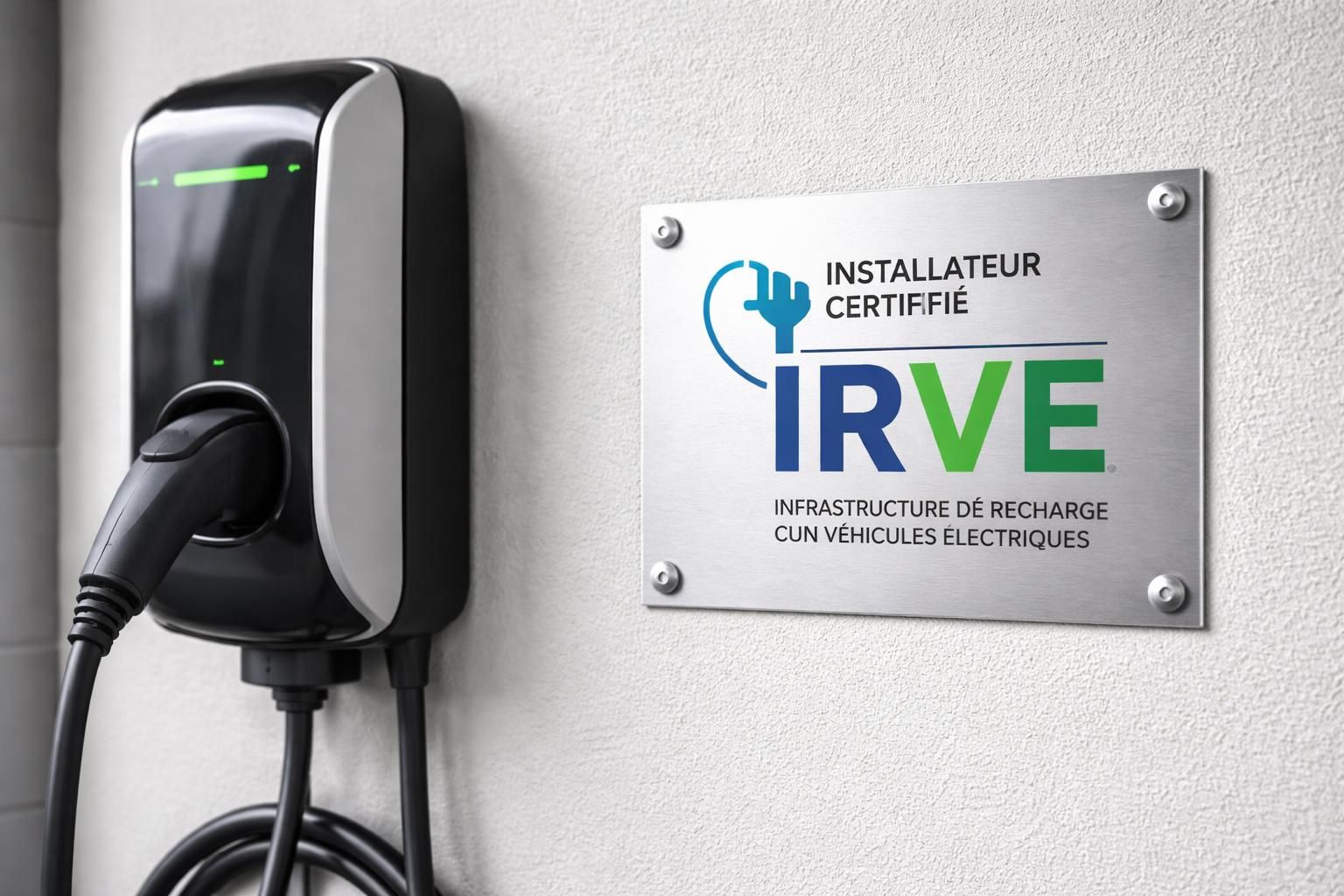

Au-delà de la norme, la certification IRVE (Infrastructure de Recharge de Véhicules Électriques) impose l’intervention obligatoire d’un professionnel certifié pour toute installation dépassant 3,7 kW. Ce spécialiste s’assure que la protection électrique choisie correspond exactement aux besoins selon le type de borne et le niveau de puissance.

Les législations LOM (Loi d’Orientation des Mobilités) et Climat et Résilience renforcent ces obligations, notamment pour les bâtiments neufs et les rénovations, avec un pré-équipement obligatoire pour faciliter l’installation future des bornes. Le droit à la prise permet aux copropriétaires ou locataires de demander l’installation dans les parkings collectifs, un droit assorti de délais et recours en cas de refus injustifié.

Consuel et Enedis : démarches essentielles et vérifications

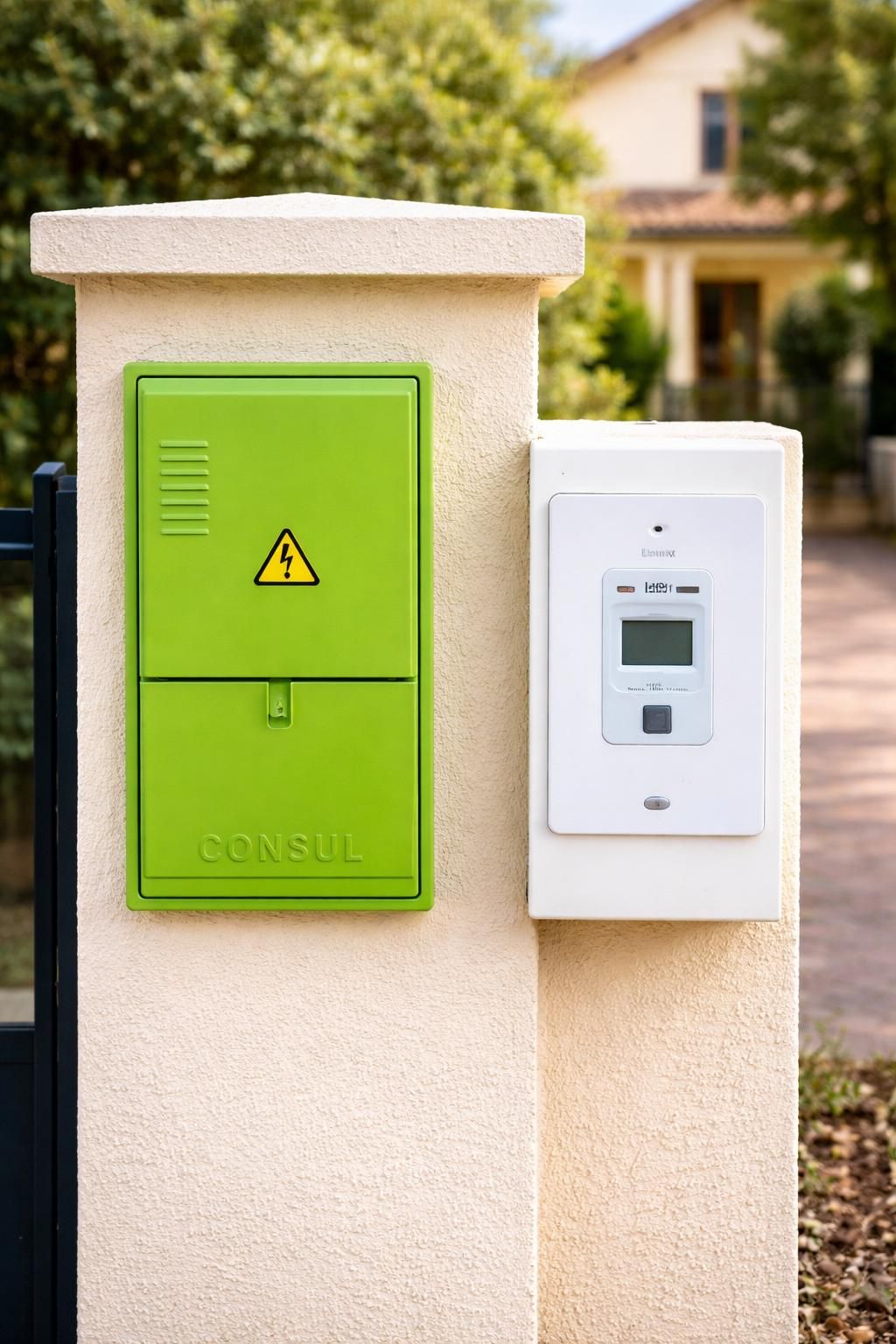

Le Consuel joue un rôle central dans la sécurité des installations électriques, délivrant un certificat de conformité obligatoire avant la mise en service. Pour une borne de recharge, un passage de Consuel est indispensable lors de la création ou modification du tableau électrique ou en cas d’extension de puissance.

Enedis, gestionnaire du réseau, doit aussi être informé de l’installation, particulièrement pour les bornes de forte puissance afin d’éviter tout risque d’instabilité réseau. Une coordination entre l’installateur IRVE, le Consuel et Enedis garantit une installation harmonieuse, conforme et sécurisée.

Installation, maintenance et contrôles réguliers pour garantir la sécurité des différentiels de borne de recharge

Pour assurer une sécurité recharge effective, l’installation doit être suivie d’un contrôle rigoureux des protections différentielles. Après la pose, un test à l’aide du bouton test permet de vérifier la déclenchement correct du circuit différentiel sous une fuite simulée de 30 mA. Le délai maximal d’intervention est réglementé, souvent inférieur à 300 ms pour prévenir tout accident.

Les déclenchements intempestifs sont un signe d’un problème soit dans la qualité de la protection, soit dans un défaut d’installation : câblage erroné, section de câble insuffisante, défaut de mise à la terre ou saturation du différentiel. Diagnostiquer et corriger ces problèmes évite les interruptions inutiles et préserve la durée de vie des équipements.

Un bon entretien, comprenant des tests périodiques, doit être assuré par un professionnel IRVE pour maintenir la conformité dans le temps. La responsabilité civile du propriétaire est engagée en cas de sinistre lié à une installation défectueuse. La garantie décennale intervient également pour couvrir les défauts apparents après la pose.

Cas particuliers : copropriété, location et parkings souterrains

Dans les copropriétés, l’installation de bornes de recharge est encadrée et souvent complexe. Le différentiel type B est fréquemment préféré pour sécuriser les bornes collectives, notamment lorsqu’elles comportent plusieurs unités connectées ou une puissance importante. La copropriété doit respecter le cadre légal du droit à la prise, et les décisions doivent intégrer ces contraintes.

Pour les locataires, bien que l’initiative soit souvent laissée au propriétaire, la législation encourage fortement la mise à disposition de solutions compatibles avec la recharge. Dans les parkings souterrains, les contraintes spécifiques de ventilation, accès et installation exigent une coordination rigoureuse avec les services techniques et la conformité stricte pour garantir des conditions d’utilisation sécurisées.

Comparatif détaillé des différentiels type A et type B pour bornes de recharge et leurs applications pratiques

Évaluer les avantages et inconvénients de chaque type de différentiel permet de mieux comprendre leur intérêt dans une installation domestique ou professionnelle, en adéquation avec les exigences de la norme électrique et les spécificités des véhicules.

Le différentiel de type A est solide sur les installations monophasées classiques jusqu’à 7,4 kW lorsque la borne embarque une détection complémentaire des courants de défaut continus à 6 mA. Son prix plus accessible en fait un choix fréquent en habitat individuel.

En revanche, pour les bornes plus puissantes, triphasées, ou dépourvues de dispositif intégré, c’est le différentiel type B qu’il faut privilégier, garantissant une protection exhaustive contre tous les types de fuite, dont les courants continus lisses pouvant être dangereux.

Ce tableau récapitule les contextes adaptés à chaque différentiel:
